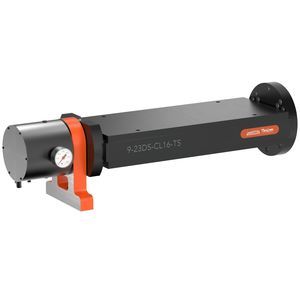

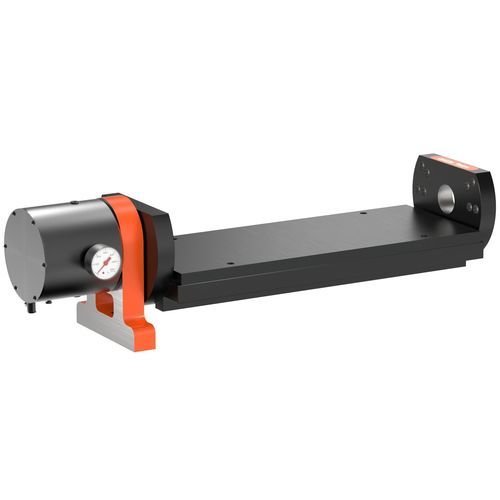

Mesa rotativa eléctrica CL-923-TRTC

basculantepara centro de mecanizadopara mecanizado

DescripciónDesarrollada por Carr Lane Manufacturing en colaboración con Martin Trunnion Tables, la Mesa trunnion de cambio rápido unilateral convierte un centro de mecanizado vertical 3 ejes estándar en un sistema 3+1 o 3+2 para mecanizado multi‑cara de piezas prismáticas. La plataforma de sujeción mejora la utilización del husillo y reduce las manipulaciones permitiendo el intercambio rápido de utillajes. Se suministra con una sub‑placa y cuenta con clamps Headless Carr Lock®, permitiendo carga/descarga offline y la regulación por sonda con macros M-code para precisión micrométrica.

Características

• Convierte un VMC 3 ejes estándar a capacidad 3+1 o 3+2 para mecanizado multi‑cara
• Sistema de sub‑placa de cambio rápido para intercambio de útiles en menos de un minuto
• Incluye Headless Carr Lock® Clamps para un apriete rápido y repetible
• Fabricada en hierro fundido Class 35 para amortiguación de vibraciones y estabilidad térmica
• Planitud y escuadra de la mesa dentro de 0.001 in (0.025 mm)
• Alineación del soporte exterior dentro de 0.0002 in (0.005 mm) de la línea central rotativa

Materiales / Acabados
ITEM | MATERIAL | TRATAMIENTO TÉRMICO | ACABADO
Mesa | Hierro fundido Class 35 | - | Pintura negra
Placa | Aluminio | - | Anodizado negro

AplicacionesIdeal para aeroespacial, defensa, medical y aplicaciones industriales de precisión donde la repetibilidad y el rendimiento son críticos. Favorece flujos lean y alta variedad de piezas, maximizando el tiempo de husillo. Made in USA.

Especificaciones técnicas

• Nombre del modelo: Single-Sided Quick-Change Trunnion Table (referencia ejemplo: CL-923-TRTC)
• Repetibilidad típica: ±0.001 in (±0.025 mm)
• Tolerancia de alineación del soporte exterior: dentro de 0.0002 in (0.005 mm) de la línea central rotativa
• Material de la mesa: Hierro fundido Class 35; acabado: Pintura negra
• Material de la placa: Aluminio; acabado: Anodizado negro; suministrada con una sub‑placa
• Clamps de cambio rápido incluidos: (1) CL-16-HCLC-1 y (3) CL-16-HCLC-2 (tal como se envía con CL-923-TRTC)
• Referencia de ejemplo: CL-923-TRTC (altura del centro 6.000, tamaño de placa 22.5 x 9.0 x 0.75 in; incluye (1) CL-923-TRTC-FP)
• Diseñada para carga/descarga offline para maximizar el tiempo de husillo
• Requiere una mesa rotativa de 4.º eje para su operación; compatible con ciclos de sondeo para reducción de repetibilidad al nivel de micras
