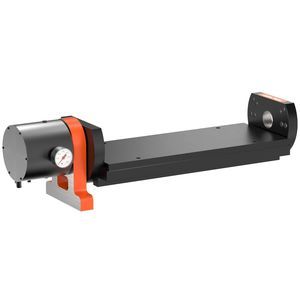

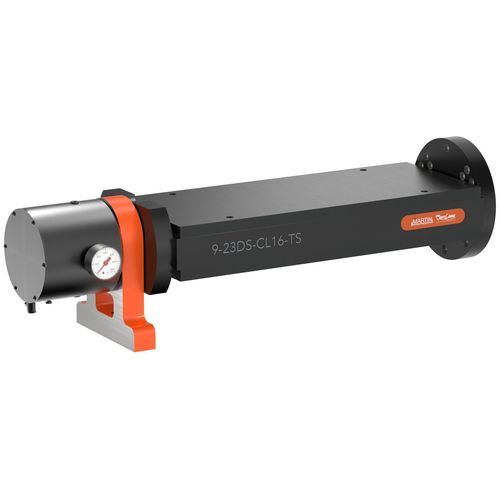

Mesa rotativa eléctrica CL-923DS-TRTC

basculantepara centro de mecanizadode gran precisión

Resumen
Diseñada en asociación entre Carr Lane Manufacturing y Martin Trunnion Tables, la mesa trunnion de cambio rápido convierte un centro de mecanizado vertical de 3 ejes estándar en un sistema 3+1 o 3+2 para mecanizado multi‑cara de piezas prismáticas en una sola sujeción. Esta plataforma de sujeción mejora la precisión, reduce los tiempos de manipulación y aumenta la utilización del husillo en entornos de producción de alta mezcla.

Configuración doble cara
Las mesas trunnion doble cara incluyen dos placas de sujeción, permitiendo dispositivos en caras opuestas para aumentar la densidad de piezas o realizar operaciones cara con cara. Ambas caras usan abrazaderas Headless Carr Lock® para intercambios rápidos con mordazas o utillajes dedicados, permitiendo cambios en menos de un minuto y manteniendo una repetibilidad de ±0,001 pulg (±0,025 mm). Los operadores pueden cargar y descargar piezas fuera de línea mientras continúa el mecanizado, maximizando el tiempo de actividad del husillo. Con una sonda de herramienta y un macro M-code, la repetibilidad puede reducirse al nivel de micras.

Construcción y precisión
Cada mesa se mecaniza con precisión en hierro fundido clase 35 para una excelente amortiguación de vibraciones y estabilidad térmica. La planitud y escuadrado de la mesa se mantienen dentro de 0,001 pulg (0,025 mm). La alineación del soporte exterior se mantiene dentro de 0,0002 pulg (0,005 mm) respecto a la línea central rotatoria, asegurando rigidez bajo cargas pesadas o excéntricas.

Instalación y uso
Se suministra con una altura definida hasta la línea central del 4.º eje (típica 6,000 pulg). Se pueden obtener otras alturas con elevadores, calzos o por pedido especial. Se requiere una mesa rotativa de 4.º eje compatible para su operación.

Aplicaciones
Ideal para aeroespacial, defensa, médico y aplicaciones industriales de precisión donde la precisión repetible y el rendimiento son críticos.

Origen
Made in USA.

Material / Acabado
ITEM / MATERIAL / TRATAMIENTO / ACABADO
Mesa / Hierro fundido clase 35 / - / Pintura negra
Placa / Aluminio / - / Anodizado negro

Piezas incluidas / Datos típicos del modelo
CANTIDAD / N.º PIEZA / ALTURA CENTRO / TAMAÑO PLACA / PLACA DE FIJACIÓN (INCLUIDA) / CARR LOCK CLAMPS (INCLUIDAS)
— / CL-923DS-TRTC / 6,000 pulg / 22,5 x 9,0 x 0,75 pulg / (2) CL-923-TRTC-FP / (2) CL-16-HCLC-1; (6) CL-16-HCLC-2

Especificaciones técnicas

• Función: Convierte VMC 3 ejes a mecanizado multi‑cara 3+1 o 3+2
• Repetibilidad: ±0,001 pulg (±0,025 mm); puede reducirse a nivel micrométrico con sonda herramienta y macro M-code
• Construcción: Mesa en hierro fundido clase 35; placas en aluminio
• Tolerancia planitud & escuadrado: 0,001 pulg (0,025 mm)
• Alineación soporte exterior: dentro de 0,0002 pulg (0,005 mm) de la línea central rotatoria
• Tiempo de intercambio: intercambio de utillaje < 1 minuto con Headless Carr Lock® Clamps
• Configuración: doble cara con dos placas para operaciones en caras opuestas o cara con cara
• Requisito: se requiere mesa rotativa 4.º eje compatible
• Acabado: Mesa — Pintura negra; Placas — Anodizado negro
• Referencia típica de pieza: CL-923DS-TRTC
