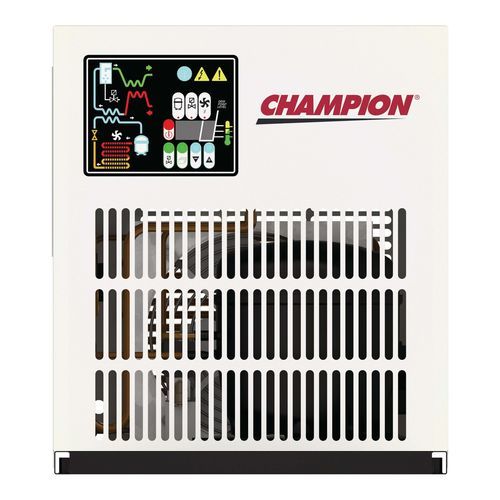

Secador de aire comprimido por refrigeración CGD

compacto

Descripción del producto
La serie CGD son secadores de aire refrigerados que entregan calidad de aire conforme a ISO 8573-1 con punto de rocío bajo presión típicamente en Clase 4 a 5. Emplean el refrigerante de bajo GWP R513A e incorporan intercambiadores de calor de aluminio brasado y un diseño de baja caída de presión para un secado eficiente del aire comprimido. Capacidades disponibles: 7 a 50 SCFM. Certificados según las normas de seguridad UL y CSA y ETL certificado a UL60335-1 & 60335-2-40.

Características

• Utiliza refrigerante R513A con reducido potencial de calentamiento global (GWP).
• Válvula de presión constante para operación estable frente a cargas variables.
• Intercambiador de calor en aluminio brasado, compacto y resistente a la corrosión.
• Diseño de baja caída de presión que minimiza el consumo energético.
• Construcción simplificada que facilita el mantenimiento.
• Certificaciones: ETL conforme a UL60335-1 & 60335-2-40; cumple normas UL y CSA.

Beneficios

• Contribuye al cumplimiento de objetivos de sostenibilidad y regulaciones ambientales mediante el uso de refrigerante de bajo GWP.
• Control de presión estable reduce la variabilidad del proceso y mantiene un rendimiento constante en los equipos aguas abajo.
• El intercambiador de aluminio brasado mejora la vida útil y la eficiencia térmica.
• La gama de modelos (7–50 SCFM) se adapta a sistemas de aire comprimido industriales pequeños y medianos.
• Diseño compacto y fácil de mantener reduce tiempos de parada y esfuerzo de servicio.

Rendimiento (tabla)
Modelo | Flujo de entrada SCFM* | Caída de presión PSID | Voltajes | CONEXIÓN AIRE IN/OUT TAMAÑO | Consumo eléctrico kW | Refrigerante | W (IN.) | D (IN.) | H (IN.) | Peso envío LBS.
CGDA7A1 | 7 | 3.5 | 115/1/60 | 3/8" MNPT | 0.15 | R513A | 12.6 | 12.6 | 15.3 | 45
CGDA11A1 | 11 | 6 | 115/1/60 | 3/8" MNPT | 0.16 | R513A | 12.6 | 12.6 | 15.3 | 45
CGDA15A1 | 15 | 8.5 | 115/1/60 | 3/8" MNPT | 0.16 | R513A | 12.6 | 12.6 | 15.3 | 45
CGDA25A1 | 25 | 0.5 | 115/1/60 | 1/2" FNPT | 0.27 | R513A | 15.4 | 16.9 | 17.5 | 58
CGDA32A1 | 32 | 0.6 | 115/1/60 | 1/2" FNPT | 0.27 | R513A | 15.4 | 16.9 | 17.5 | 58
CGDA42A1 | 42 | 1 | 115/1/60 | 1/2" FNPT | 0.51 | R513A | 15.4 | 16.9 | 17.5 | 69
CGDA50A1 | 50 | 1.3 | 115/1/60 | 1/2" FNPT | 0.52 | R513A | 15.4 | 16.9 | 17.5 | 69

Especificaciones técnicas

• Brand: Champion Pneumatic
• Denominación / Serie: CGD Series
• Refrigerante: R513A (bajo GWP)
• Calidad de aire: ISO 8573-1, punto de rocío bajo presión Clase 4 a 5
• Rango de capacidad: modelos de 7 a 50 SCFM
• Intercambiador: Intercambiador de calor de aluminio brasado
• Diseño: Baja caída de presión para eficiencia energética; construcción simplificada para mantenimiento facilitado
• Válvula: Válvula de presión constante para operación estable
• Certificaciones: ETL certificado a UL60335-1 & 60335-2-40; conforme a normas UL y CSA
• Conexiones de entrada típicas: 3/8" MNPT o 1/2" FNPT según modelo
• Voltajes típicos: 115/1/60 (ver tabla de modelos)
