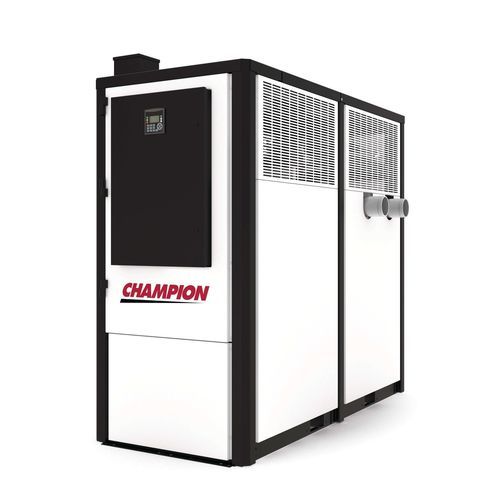

Secador de aire comprimido por refrigeración XCCYA

masa térmica

Visión general
La serie XCCYA es un secador frigorífico cíclico diseñado para sistemas de aire comprimido industriales, proporcionando un punto de rocío de 39°F (≈4°C) y capacidades por modelo de 10 a 1200 SCFM. La gama emplea refrigerantes de bajo PCA (R513A para 300–800 SCFM y R454B para 1000–1200 SCFM) para reducir el impacto ambiental manteniendo la calidad del aire de proceso y la fiabilidad del sistema.

Características de diseño

• Rango de capacidad: 10–1200 SCFM (dependiente del modelo)
• Filtros integrados de pre y post
• Refrigerantes de bajo PCA: R513A para 300–800 SCFM; R454B para 1000–1200 SCFM
• Mejora de eficiencia energética: al menos 10 % de mejora frente a secadores heredados
• Reducción del consumo eléctrico en modelos intermedios superiores (500–800 SCFM)
• Menor caída de presión gracias a un diseño interno optimizado
• Punto de rocío 39°F (PDP) para control consistente de humedad
• Certificaciones: UL 60335‑1, UL 60335‑2‑40, CSA 22.2

Beneficios
La serie XCCYA consigue una eliminación fiable de la humedad y menores costes operativos mediante un intercambio térmico optimizado y un ciclo controlado. Ventajas principales para usuarios industriales:

• Consumo energético optimizado mediante intercambio de calor patentado y diseño precooler/reheater combinado con refrigerantes de bajo PCA
• Almacenamiento de energía fría como masa térmica para reducir el tiempo de funcionamiento del compresor
• Vaciado electrónico sin pérdidas para evitar la pérdida de aire comprimido durante la eliminación de condensados
• Construcción 100 % resistente a la corrosión para un intercambio térmico duradero en entornos exigentes
• Intercambiadores de calor del circuito de aire que proporcionan alto coeficiente de transferencia con baja pérdida de carga para un punto de rocío ISO Clase 4 constante

Rendimiento — Datos técnicos
Tabla: MODELO | SCFM* | NM3/H | PSI | TENSIONES | CONEXIÓN AIRE IN/OUT | Potencia (kW) | Refrigerante | W (in) | D (in) | H (in) | W (mm) | D (mm) | H (mm) | Peso envío (LBS) | Peso envío (KG)
XCCYA300A | 300 | 510 | 1.9 | 460/3/60 | 2" MNPT | 2.4 | R-513A | 34.0 | 49.2 | 55.6 | 863.6 | 1249.7 | 1412.3 | 875 | 397
XCCYA300W | 300 | 510 | 1.9 | 460/3/60 | 2" MNPT | 1.5 | R-513A | 34.0 | 49.2 | 48.1 | 863.6 | 1249.7 | 1221.8 | 815 | 370
XCCYA400A | 400 | 680 | 2.7 | 460/3/60 | 2" MNPT | 3 | R-513A | 34.0 | 49.2 | 55.6 | 863.6 | 1249.7 | 1412.3 | 895 | 406
XCCYA400W | 400 | 680 | 2.7 | 460/3/60 | 2" MNPT | 1.9 | R-513A | 34.0 | 49.2 | 48.1 | 863.6 | 1249.7 | 1221.8 | 840 | 381
XCCYA500A | 500 | 850 | 1 | 460/3/60 | 3" MNPT | 2.7 | R-513A | 41.4 | 57.5 | 59.8 | 1051.6 | 1460.5 | 1519.0 | 1341 | 608
XCCYA500W | 500 | 850 | 1 | 460/3/60 | 3" MNPT | 2.2 | R-513A | 41.4 | 57.5 | 53.4 | 1051.6 | 1460.5 | 1356.4 | 1299 | 589
XCCYA600A | 600 | 1020 | 1.1 | 460/3/60 | 3" MNPT | 2.9 | R-513A | 41.4 | 57.5 | 59.8 | 1051.6 | 1460.5 | 1519.0 | 1366 | 620
XCCYA600W | 600 | 1020 | 1.1 | 460/3/60 | 3" MNPT | 2.6 | R-513A | 41.4 | 57.5 | 53.4 | 1051.6 | 1460.5 | 1356.4 | 1325 | 601
XCCYA700A | 700 | 1190 | 1.7 | 460/3/60 | 3" MNPT | 4.4 | R-513A | 41.4 | 57.5 | 59.8 | 1051.6 | 1460.5 | 1519.0 | 1391 | 631
XCCYA700W | 700 | 1190 | 1.7 | 460/3/60 | 3" MNPT | 1.7 | R-513A | 41.4 | 57.5 | 53.4 | 1051.6 | 1460.5 | 1356.4 | 1349 | 612
XCCYA800A | 800 | 1360 | 2.2 | 460/3/60 | 3" MNPT | 4.8 | R-513A | 41.4 | 57.5 | 59.8 | 1051.6 | 1460.5 | 1519.0 | 1416 | 643
XCCYA800W | 800 | 1360 | 2.2 | 460/3/60 | 3" MNPT | 2.2 | R-513A | 41.4 | 57.5 | 53.4 | 1051.6 | 1460.5 | 1356.4 | 1376 | 625
XCCYA1000A | 1000 | 1699 | 1.8 | 460/3/60 | 4" MNPT | 11 | R454B | 40.7 | 78.9 | 82.5 | 1033.8 | 2004.1 | 2095.5 | 1928 | 875
XCCYA1000W | 1000 | 1699 | 1.8 | 460/3/60 | 4" MNPT | 9.8 | R454B | 40.7 | 78.9 | 72.2 | 1033.8 | 2004.1 | 1833.9 | 1964 | 891
XCCYA1200A | 1200 | 2039 | 2.5 | 460/3/60 | 4" MNPT | 12.3 | R454B | 40.7 | 78.9 | 82.5 | 1033.8 | 2004.1 | 2095.5 | 1928 | 875
XCCYA1200W | 1200 | 2039 | 2.5 | 460/3/60 | 4" MNPT | 10.8 | R454B | 40.7 | 78.9 | 72.2 | 1033.8 | 2004.1 | 2095.5 | 1833.9 | 891

Especificaciones técnicas

• Tipo de producto: secador frigorífico cíclico
• Rango de capacidad: 10–1200 SCFM (dependiente del modelo)
• Punto de rocío: 39°F PDP (estable)
• Refrigerantes: R513A (300–800 SCFM) y R454B (1000–1200 SCFM)
• Eficiencia energética: ≥10 % de mejora frente a secadores anteriores; consumo reducido en modelos intermedios superiores
• Diseño interno: intercambiador de calor patentado con precooler/reheater para transferencia térmica efectiva y baja caída de presión
• Construcción: materiales 100 % resistentes a la corrosión
• Certificaciones: UL 60335‑1, UL 60335‑2‑40, CSA 22.2
• Alimentación eléctrica típica indicada en la tabla: 460/3/60 (dependiente del modelo)
