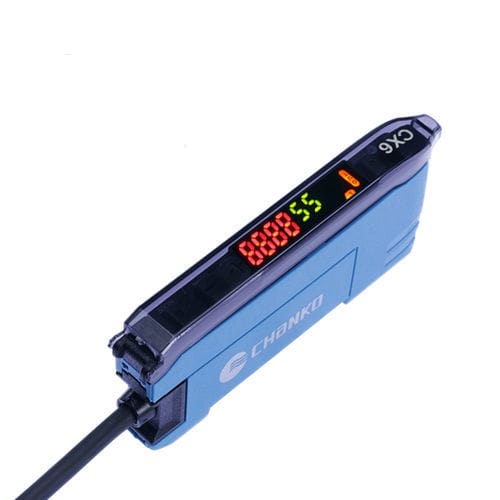

Sensor óptico de luz CX6-DN10Sde detecciónno especificadode fibra óptica
Añadir a mis favoritos
Añadir al comparador
Características
- Magnitud física
- de luz
- Aplicaciones
- de detección
- Otras características
- de fibra óptica, visualizador LCD, grado de protección IP
Descripción
Resumen del producto
Funciones principales
Características ópticas y de respuesta
Parámetros mecánicos / eléctricos
Entorno de uso
Embalaje y accesorios
Especificaciones técnicas
- Serie: sensores de fibra óptica CX6
- Modelo: CX6-DN10S
- Tipo: modelo mejorado
- Salida: NPN NO/NC (colector abierto, NO/NC conmutables)
- Tensión de alimentación: DC 12~24 V
- Alimentación: tres hilos DC
- Grado de protección: IP50
- Conexión: cable moldeado
Funciones principales
- Configuración con un solo toque, ajuste de umbral, inicialización, guardar/cargar datos, bloqueo de teclas
- Detección por ventana, conmutación NO/NC, puesta a cero de la luz recibida
- Cuatro velocidades de detección, compensación automática de la luz, cinco funciones de temporizador
- Ajuste de nivel de luz y porcentaje, función de diferenciación
- Alternar visualización numérica, visualización invertida, modo ahorro de energía
Características ópticas y de respuesta
- Fuente de luz: luz roja
- Frecuencia de respuesta (seleccionable): 15000 Hz / 2500 Hz / 588 Hz / 27 Hz
- Tiempo de respuesta (correspondiente): 33 μs / 200 μs / 850 μs / 18 ms
- Modos de respuesta: ultrarrápido / alta velocidad / estándar / alta precisión
Parámetros mecánicos / eléctricos
- Tipo de señal: salida de conmutación
- Modo de funcionamiento: Light ON / Dark ON
- Corriente de alimentación: ≤ 30 mA
- Consumo de potencia: ≤ 720 mW (≤30 mA a 24 V; ≤60 mA a 12 V)
- Resistencia de aislamiento: ≥ 20 MΩ
- Resistencia a impactos: 150 m/s², 3 veces en cada eje X, Y, Z
- Resistencia a vibraciones: 10–50 Hz amplitud doble 0,7 mm o 50 m/s², 1,5 h por eje
- Tensión soportada: AC 1000 V 50/60 Hz 1 min (partes cargadas frente a la carcasa)
- Peso: aprox. 65 g
- Circuitos de protección: protección contra inversión de alimentación, protección contra cortocircuito de salida, protección contra inversión de conexión de salida, protección contra sobretensiones
- Longitud del cable: 2 m
Entorno de uso
- Humedad uso/almacenamiento: 25–85% HR (sin congelación, sin condensación)
- Iluminación ambiental: ≤ 10000 lx
Embalaje y accesorios
- Incluye: manual, certificado de conformidad
- Material de la carcasa: PC; Material del cable: PVC
Especificaciones técnicas
- Modelo: CX6-DN10S
- Serie: sensores de fibra óptica CX6
- Tipo: modelo mejorado
- Salida: NPN NO/NC
- Tensión de alimentación: DC 12~24 V
- Alimentación: tres hilos DC
- Grado de protección: IP50
- Conexión: cable moldeado, 2 m
- Frecuencia de respuesta (seleccionable): 15000 Hz / 2500 Hz / 588 Hz / 27 Hz
- Tiempo de respuesta (correspondiente): 33 μs / 200 μs / 850 μs / 18 ms
- Fuente de luz: rojo
- Corriente de alimentación: ≤ 30 mA
- Consumo: ≤ 720 mW (a 24 V)
- Resistencia de aislamiento: ≥ 20 MΩ
- Impacto/vibración/tensión: ver parámetros técnicos
- Peso: aprox. 65 g
- Materiales: carcasa PC, cable PVC
- Documentos incluidos: manual, certificado de conformidad
