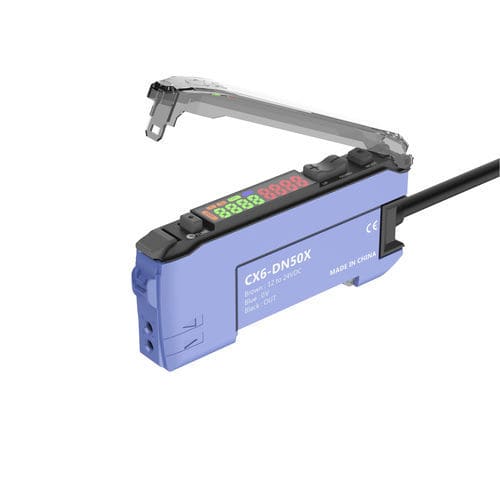

Sensor fotoeléctrico de tipo barrera CX6-DP50Xde reflexión directarectangularinfrarrojo
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- de tipo barrera, de reflexión directa
- Carcasa
- rectangular
- Tipo de haces
- infrarrojo
- Otras características
- de alta eficacia, con amplificadores integrados, de alta velocidad, impermeable, resistente al agua, con visualizador digital, con calibración
- Aplicaciones
- para piezas pequeñas, para la logística, para reconocimiento de objetos, para portón, para aplicaciones higiénicas, para máquina de acondicionamiento, para puerta automática
- Alcance máximo
Mín.: 1 mm
(0 in)Máx.: 2.000 mm
(6,6 in)
Descripción
Serie
Sensor fotoeléctrico serie CPG
Resumen del producto
Características principales
Parámetros mecánicos / eléctricos
Materiales
Entorno de uso
Aplicaciones recomendadas
Documentos y planos
Especificaciones técnicas (resumen)

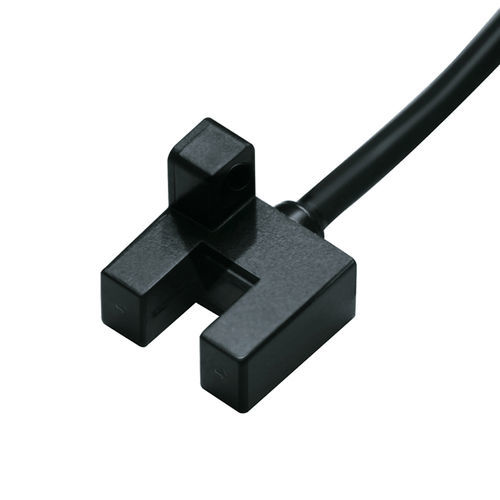

Sensor fotoeléctrico serie CPG
Resumen del producto
- Modelo: CPG-TF05N3R
- Distancia de detección: 0–5 mm
- Estructura: tipo ranura
- Principio de detección: barrera (emisor-receptor)
- Ancho de ranura: 5 mm
- Salida: NPN NO/NC (señal de conmutación)
- Tensión de alimentación: DC 5–24 V
Características principales
- Dirección de detección: cara de la ranura
- Longitud de cable: 1 m (cable moldeado)
- Frecuencia de respuesta: 1000 Hz
- Tiempo de respuesta: 500 µs
- Fuente de luz: infrarrojo
- Tipo: R
- Accesorios: manual de usuario, certificado
- Objeto estándar detectable: objetos opacos ≥ 2 × 0,8 mm
Parámetros mecánicos / eléctricos
- Tipo de salida: NPN NO/NC
- Conexión: 4 hilos DC
- Grado de protección: IP50
- Tipo de señal: conmutación
- Modos de funcionamiento: Light ON / Dark ON
- Consumo: <35 mA
- Indicador: LED rojo (se enciende al recibir señal)
- Protección: protección contra cortocircuitos
- Tensión residual: <0,8 V (carga 100 mA); <0,4 V (carga 40 mA). Para salida PNP colector abierto DC 5–24 V ≤50 mA, tensión residual <0,8 V (carga 50 mA)
- Corriente de carga: ver especificaciones de tensión residual (varía según el tipo de salida)
- Resistencia a impactos: 300 m/s² en X/Y/Z, 3 golpes
- Resistencia a vibraciones: 20–2000 Hz, amplitud 1,5 mm, X/Y/Z, 2 h
- Peso: aprox. 19 g
Materiales
- Carcasa: PBT
- Partes transparentes / emisor / receptor: policarbonato
- Cable: PVC
Entorno de uso
- Temperatura de funcionamiento: -25 °C a 55 °C
- Humedad: 5–95 % HR (sin condensación ni congelación)
- Iluminación ambiente: <1000 lx
Aplicaciones recomendadas
- Industria electrónica 3C: montaje e inspección
- Sistemas de aparcamiento automatizados
- Automatización logística y almacenes
Documentos y planos
- Manual de usuario (incluido)
- Modelo 3D (STP) disponible
Especificaciones técnicas (resumen)
- Modelo: CPG-TF05N3R
- Serie: sensores fotoeléctricos CPG
- Detección: 0–5 mm (barrera)
- Estructura: ranura, ancho 5 mm
- Salida: NPN NO/NC
- Tensión de alimentación: DC 5–24 V
- Consumo: <35 mA
- Frecuencia de respuesta: 1000 Hz
- Tiempo de respuesta: 500 µs
- Índice de protección: IP50
- Longitud de cable: 1 m (moldado)
- Materiales: carcasa PBT, partes transparentes PC, cable PVC
- Temperatura de funcionamiento: -25 °C a 55 °C
- Humedad: 5–95 % HR (sin condensación)
- Peso: aprox. 19 g
