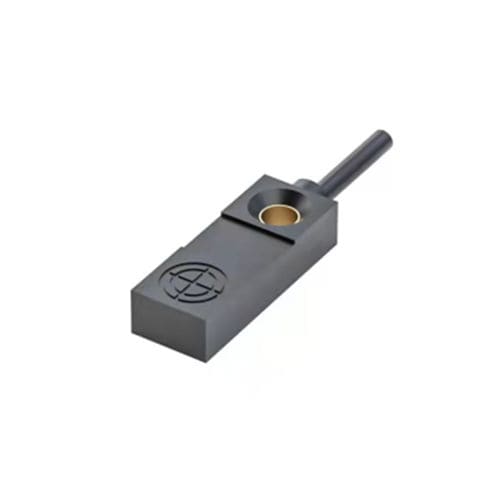

Sensor de proximidad inductivo CL10-FNF3DN2de botónNPN12 Vcc
Añadir a mis favoritos
Añadir al comparador
Características
- Tecnología
- inductivo
- Forma
- de botón
- Señal de salida
- NPN
- Tensión de alimentación
- 24 Vcc, 12 Vcc
- Montaje
- no enrasado
- Nivel de protección
- IP67
- Otras características
- 3 hilos
- Rango de medición
Máx.: 3 mm
(0,12 in)Mín.: 0 mm
(0 in)- Temperatura de proceso
Máx.: 70 °C
(158 °F)Mín.: -25 °C
(-13 °F)
Descripción
Producto
Especificaciones técnicas
Parámetros mecánicos / eléctricos
Entorno de uso
Serie / especificaciones técnicas
- Tipo: Sensor inductivo de proximidad ultracompacto
- Distancia de detección: 3 mm
- Forma: Plano
- Principio de detección: Inductivo (objetivos metálicos)
- Dimensiones: 10 × 6 × 30 mm
- Salida: NPN NC
Especificaciones técnicas
- Distancia de detección: 3 mm
- Frecuencia de respuesta: 600 Hz
- Tiempo de respuesta: 800 μs
- Longitud de cable: 2 m (cable moldeado)
- Dirección de detección: Superior
- Objetivo estándar: Hierro 10 × 10 × 1 mm
- Histéresis: <10% de la distancia de detección
- Deriva térmica: ±10% en -25 a +70°C (ref. +23°C)
- Materiales: Carcasa ABS resistente al calor; Cable PVC
Parámetros mecánicos / eléctricos
- Tipo de salida: NPN NC (conmutación)
- Tensión de alimentación: DC 12–24 V
- Cableado: 3 hilos DC
- Clase de protección: IP67
- Conexión: Cable moldeado
- Tipo de señal: Binaria (conmutador)
- Modo de funcionamiento: Normalmente cerrado
- Montaje: No empotrable
- Consumo de corriente: ≤15 mA
- Indicador: LED rojo de salida
- Circuitos de protección: Protección contra cortocircuitos y sobretensiones
- Efecto de la tensión: variación ±15% → cambio ≤±1% en la distancia de detección
- Corriente máxima de carga: ≤100 mA
- Resistencia de aislamiento: ≥50 MΩ (DC 500 V)
- Resistencia a impactos: 500 m/s², 3 impactos por eje
- Rigidez dieléctrica: AC 1000 V 50/60 Hz, 1 min entre partes activas y carcasa
- Resistencia a vibraciones: 10–55 Hz, amplitud doble 1,5 mm, 2 h por eje
- Peso: 26,5 g
Entorno de uso
- Temperatura de funcionamiento: -25 a +70°C
Serie / especificaciones técnicas
- Serie/modelo: CL10 series
- Código de modelo: CL10-FNF3DN2
- Distancia de detección: 3 mm
- Principio de detección: Inductivo (objetivos metálicos)
- Dimensiones: 10 × 6 × 30 mm
- Longitud de cable: 2 m (moldeado)
- Salida: NPN NC, conmutador
- Alimentación: DC 12–24 V, 3 hilos DC
- Clase de protección: IP67
- Frecuencia/tiempo de respuesta: 600 Hz / 800 μs
- Materiales: Carcasa ABS resistente al calor, cable PVC
- Temperatura de funcionamiento: -25 a +70°C
- Peso: 26,5 g
