Sensor de proximidad capacitivo CC18-RN15AK1
cilíndricoM18con función de conmutación

Sensor de proximidad capacitivo - CC18-RN15AK1 - CHANKO SENSOR - cilíndrico / M18 / con función de conmutación
Sensor de proximidad capacitivo - CC18-RN15AK1 - CHANKO SENSOR - cilíndrico / M18 / con función de conmutación
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de CHANKO SENSOR

Características

Tecnología
capacitivo
Forma
cilíndrico
Diámetro
M18
Señal de salida
con función de conmutación, 2 hilos
Tensión de alimentación
AC
Montaje
no enrasado
Material
de PVC
Nivel de protección
IP67
Otras características
sin contacto
Rango de medición

1,5 cm
(0,59 in)

Temperatura de proceso

Mín.: -25 °C
(-13 °F)

Máx.: 70 °C
(158 °F)

Descripción

Nombre del producto
CC18-RN15AK1 (serie CC18 sensor de proximidad capacitivo)

Resumen
  • Tipo de producto: Estándar
  • Distancia de detección: 15 mm
  • Forma: Cilíndrica
  • Principio de detección: Capacitivo
  • Rosca / tamaño: M18
  • Salida: AC 2 hilos, NA (normalmente abierto)
  • Longitud del cable: 2 m, cable moldeado


Especificaciones técnicas
  • Dirección de detección: Frontal
  • Frecuencia de conmutación: 25 Hz
  • Tiempo de respuesta: 20 ms
  • Objetos detectables: No metálicos (objeto estándar: hierro 45×45×1 mm)
  • Accesorios: Tuercas ×2, certificado de conformidad
  • Histéresis: ≤ 15 % de la distancia de detección
  • Deriva térmica: −25 a +70 °C, variación ≤ ±10 % referida a +23 °C
  • Materiales: Carcasa: PBT; Cable: PVC


Parámetros mecánicos/electricos
  • Tipo de salida: AC 2 hilos, NA
  • Tensión de alimentación: AC 24–220 V
  • Modo de alimentación: AC 2 hilos
  • Grado de protección: IP67
  • Conexión: Cable moldeado
  • Tipo de señal: Conmutación
  • Modo de funcionamiento: Normalmente abierto
  • Instalación: No empotrable
  • Indicador: LED de salida rojo
  • Influencia de tensión: Variación ±15 % → variación de distancia ≤ ±1 %
  • Resistencia de aislamiento: ≥ 50 MΩ (DC 500 V)
  • Capacidad de conmutación: 5–200 mA
  • Corriente de fuga: ≤ 2,5 mA
  • Resistencia a impactos: 500 m/s², 3 veces X/Y/Z
  • Tensión de prueba: AC 1000 V, 50/60 Hz, 1 min entre partes energizadas y carcasa
  • Resistencia a vibraciones: 10–55 Hz, doble amplitud 1,5 mm, 2 h X/Y/Z
  • Peso: aprox. 88 g


Entorno de uso
  • Temperatura de funcionamiento: −25 a +70 °C


Aplicaciones recomendadas
  • Industria electrónica 3C
  • Sistemas de aparcamiento automatizados / en altura
  • Logística y almacenamiento


Características / Datos técnicos
  • Serie: CC18
  • Modelo: CC18-RN15AK1
  • Tipo de producto: Sensor de proximidad capacitivo estándar
  • Distancia de detección: 15 mm
  • Carcasa: M18 (cilíndrica)
  • Longitud del cable: 2 m (cable moldeado)
  • Dirección de detección: Frontal
  • Frecuencia de conmutación: 25 Hz
  • Tiempo de respuesta: 20 ms
  • Tipo de objetivo: No metálico (objeto de prueba estándar: hierro 45×45×1 mm)
  • Accesorios: Tuercas ×2, certificado
  • Histéresis: ≤ 15 %
  • Rango de temperatura: −25 a +70 °C; variación ±10 % referida a +23 °C
  • Material carcasa: PBT; cable: PVC
  • Alimentación: AC 24–220 V (2 hilos)
  • Salida: Conmutación (AC 2 hilos, NA), 5–200 mA, fuga ≤ 2,5 mA
  • Protección: IP67
  • Instalación: No empotrable
  • Indicación: LED rojo
  • Aislamiento: ≥ 50 MΩ (DC 500 V)
  • Tensión de ensayo: AC 1000 V, 1 min
  • Impacto: 500 m/s², 3× por eje
  • Vibración: 10–55 Hz, doble amplitud 1,5 mm, 2 h por eje
  • Peso: ≈ 88 g

Catálogos

No hay ningún catálogo disponible para este producto.

Ver todos los catálogos de CHANKO SENSOR
Más información en la página web de CHANKO SENSOR

Otros productos de CHANKO SENSOR

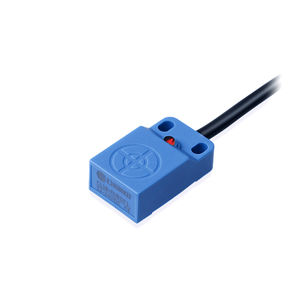

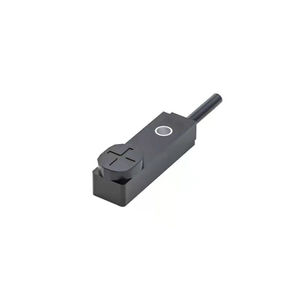

CL Series Flat Inductive proximity sensor
