Sensor de proximidad inductivo CL12-RF2DN2-H
cilíndricoM12digital

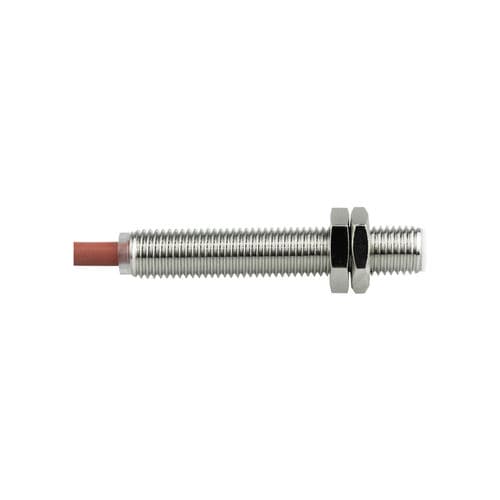

Sensor de proximidad inductivo - CL12-RF2DN2-H - CHANKO SENSOR - cilíndrico / M12 / digital
Sensor de proximidad inductivo - CL12-RF2DN2-H - CHANKO SENSOR - cilíndrico / M12 / digital
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de CHANKO SENSOR

Características

Tecnología
inductivo
Forma
cilíndrico
Diámetro
M12
Señal de salida
con función de conmutación, digital, NPN
Tensión de alimentación
DC, 24 Vcc, 12 Vcc
Montaje
roscado, enrasado
Material
de latón, de PVC, de PTFE
Nivel de protección
para altas temperaturas, IP67
Otras características
de alta temperatura
Rango de medición

Máx.: 2 mm
(0,08 in)

Mín.: 0 mm
(0 in)

Temperatura de proceso

Máx.: 120 °C
(248 °F)

Mín.: 0 °C
(32 °F)

Descripción

Descripción general
  • Nombre del producto: CL12-RF2DN2/H
  • Serie: sensores de proximidad inductivos serie CL12
  • Tipo: versión de alta temperatura
  • Carcasa: cilíndrica (M12)
  • Principio de detección: inductivo


Especificaciones principales
  • Distancia de detección: 2 mm
  • Dirección de detección: frontal
  • Frecuencia de funcionamiento: 800 Hz
  • Tiempo de respuesta: 625 μs
  • Objetivo detectable: metal
  • Histéresis: ≤10 % de la distancia de detección
  • Objetivo estándar: Fe 12×12×1 mm


Parámetros mecánicos / eléctricos
  • Salida: NPN NC (normalmente cerrado)
  • Alimentación: DC 12–24 V
  • Conexión: tres hilos DC
  • Grado de protección: IP67
  • Conexión: cable moldeado (longitud: 2 m)
  • Tipo de señal: conmutación
  • Instalación: empotrada
  • Consumo: ≤15 mA
  • Indicador: LED de salida amarillo
  • Protecciones: protección contra cortocircuitos y sobretensiones
  • Influencia de la tensión: dentro de ±15 % de la tensión nominal, variación de la distancia ≤ ±1 %
  • Corriente de carga: ≤100 mA
  • Resistencia de aislamiento: ≥50 MΩ (DC 500 V)
  • Resistencia a impactos: 500 m/s, 3 veces en X, Y, Z
  • Resistencia dieléctrica: AC 1000 V 50/60 Hz 1 min (parte activa / carcasa)
  • Resistencia a vibraciones: 10–55 Hz, doble amplitud 1,5 mm, 2 h en X, Y, Z
  • Peso: 65 g


Materiales y requisitos especiales
  • Carcasa: latón niquelado
  • Superficie de detección: PTFE (Teflón)
  • Cable: PVC
  • Requisito especial: resistencia a alta temperatura (ambiente: 0–120 °C)


Accesorios
  • Tuerca ×2
  • Arandela dentada interna ×1
  • Certificado


Entorno de uso y aplicaciones recomendadas
  • Temperatura ambiente de uso: 0–120 °C
  • Ejemplos recomendados de aplicación: electrónica 3C, parkings automáticos, logística y almacenamiento (ejemplos de referencia)


Documentación e ilustraciones
  • La página del producto incluye diagrama de conexión y plano de dimensiones para la versión alta temperatura
  • Disponible: manual del producto (PDF) y modelo 3D (STP)


Características / Especificaciones técnicas
  • Modelo: CL12-RF2DN2/H
  • Distancia de detección: 2 mm
  • Factor de forma: M12 cilíndrico
  • Salida: NPN NC
  • Alimentación: DC 12–24 V, tres hilos
  • Grado de protección: IP67
  • Longitud de cable: 2 m
  • Rango de temperatura: 0–120 °C
  • Frecuencia / tiempo de respuesta: 800 Hz / 625 μs
  • Materiales: carcasa de latón niquelado, superficie de detección PTFE, cable PVC
