Sensor de proximidad inductivo CL08-RN2DL1/H
cilíndricoM8digital

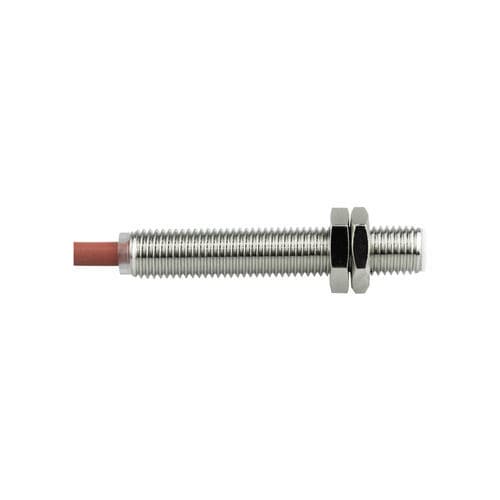

Sensor de proximidad inductivo - CL08-RN2DL1/H - CHANKO SENSOR - cilíndrico / M8 / digital
Sensor de proximidad inductivo - CL08-RN2DL1/H - CHANKO SENSOR - cilíndrico / M8 / digital
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de CHANKO SENSOR

Características

Tecnología
inductivo
Forma
cilíndrico
Diámetro
M8
Señal de salida
con función de conmutación, digital, 2 hilos
Tensión de alimentación
DC, 24 Vcc, 12 Vcc
Montaje
no enrasado
Material
de latón, de PVC, de PTFE
Otras características
de alta temperatura
Rango de medición

0,2 cm
(0,08 in)

Temperatura de proceso

Mín.: 0 °C
(32 °F)

Máx.: 120 °C
(248 °F)

Descripción

Descripción
  • Serie: sensores de proximidad CL08
  • Modelo: CL08-RN2DL1/H
  • Tipo: versión alta temperatura
  • Distancia de detección: 2 mm
  • Carcasa: cilíndrica, M8
  • Principio de detección: inductivo
  • Salida: CC 2 hilos, normalmente abierta (NO)


Especificaciones técnicas
  • Longitud de cable: 2 m
  • Dirección de detección: frontal
  • Frecuencia de respuesta: 500 Hz
  • Tiempo de respuesta: 1 ms
  • Objetivo detectable: metal
  • Característica especial: resistente a altas temperaturas
  • Accesorios suministrados: 2 tuercas, 1 arandela dentada interior, certificado
  • Histéresis: <10 % de la distancia de detección
  • Objeto de referencia: hierro 8×8×1 mm
  • Deriva por temperatura: ±15 % de la distancia de detección en 0–+120 °C (referencia +23 °C)
  • Materiales: carcasa latón niquelado; cara de detección PTFE; cable PVC


Parámetros mecánicos / eléctricos
  • Tipo de salida: CC 2 hilos NO
  • Tensión de alimentación: CC 12–24 V
  • Alimentación: 2 hilos CC
  • Grado de protección: IP67
  • Conexión: cable moldeado
  • Tipo de señal: conmutación
  • Modo de funcionamiento: normalmente abierto
  • Montaje: no embebido
  • Indicador: LED de salida amarillo
  • Tensión residual: por debajo de 3 V (por debajo de 5 V no polar, a 100 mA, cable 2 m)
  • Influencia de tensión: variación de ±1 % en distancia de detección para ±15 % de variación de tensión
  • Corriente de carga: hasta 100 mA (con cable 2 m)
  • Resistencia de aislamiento: ≥50 MΩ (DC 500 V) entre partes activas y carcasa
  • Capacidad de conmutación: <100 mA
  • Corriente de fuga: ≤0,8 mA
  • Resistencia a impactos: 500 m/s² en X/Y/Z, 3 veces
  • Resistencia dieléctrica: AC 1000 V 50/60 Hz 1 min entre partes activas y carcasa
  • Resistencia a vibraciones: 10–55 Hz amplitud doble 1,5 mm X/Y/Z 2 h
  • Peso: 50 g


Entorno de trabajo
  • Temperatura de uso: 0–120 °C


Accesorios
  • Tuerca ×2
  • Arandela dentada interior ×1
  • Certificado


Características / Resumen
  • Modelo: CL08-RN2DL1/H (serie CL08)
  • Tipo de detección: inductivo
  • Distancia de detección: 2 mm (objeto de referencia: hierro 8×8×1 mm)
  • Material de la carcasa: latón niquelado; cara de detección: PTFE; cable: PVC
  • Temperatura de trabajo: 0–120 °C (versión alta temperatura)
  • Protección: IP67
  • Alimentación: CC 12–24 V, 2 hilos
  • Salida: CC 2 hilos, NO, conmutación, corriente ≤100 mA
  • Frecuencia / tiempo de respuesta: 500 Hz / 1 ms
  • Montaje: no embebido, cable moldeado, indicador de salida amarillo
