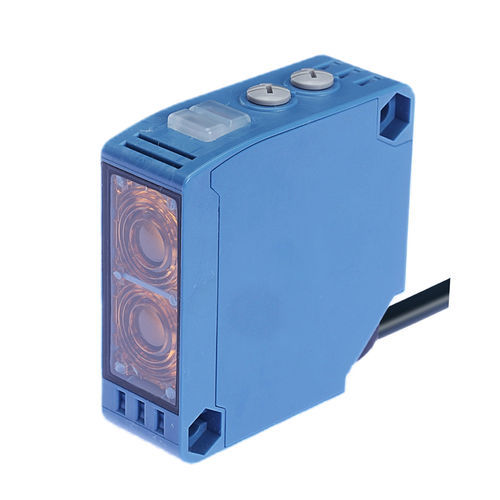

Sensor fotoeléctrico detector de reflexión directa CPK-DF2.5ME3
rectangularcuadradoinfrarrojo

Sensor fotoeléctrico detector de reflexión directa - CPK-DF2.5ME3 - CHANKO SENSOR - rectangular / cuadrado / infrarrojo
Sensor fotoeléctrico detector de reflexión directa - CPK-DF2.5ME3 - CHANKO SENSOR - rectangular / cuadrado / infrarrojo
Sensor fotoeléctrico detector de reflexión directa - CPK-DF2.5ME3 - CHANKO SENSOR - rectangular / cuadrado / infrarrojo - imagen - 2
Sensor fotoeléctrico detector de reflexión directa - CPK-DF2.5ME3 - CHANKO SENSOR - rectangular / cuadrado / infrarrojo - imagen - 3
Sensor fotoeléctrico detector de reflexión directa - CPK-DF2.5ME3 - CHANKO SENSOR - rectangular / cuadrado / infrarrojo - imagen - 4
Añadir a mis favoritos
Añadir al comparador

Características

Tipo
detector de reflexión directa
Carcasa
rectangular, cuadrado
Tipo de haces
infrarrojo, luz roja
Otras características
de material plástico, de largo alcance, impermeable
Aplicaciones
alimentos, para la logística, para reconocimiento de objetos, para portón, para puerta automática, para la robótica, para máquina de acondicionamiento, para material plástico, para piezas pequeñas
Alcance máximo

Máx.: 2,5 m
(8'02" )

Mín.: 0 m
(0'00" )

Descripción

Descripción general
  • Serie: sensores fotoeléctricos CPK
  • Modelo: CPK-DF2.5ME3
  • Principio de detección: reflexión difusa (infrarrojo)
  • Rango de detección: 0–2,5 m


Características principales
  • Forma: carcasa cuadrada grande
  • Dimensiones: 50×18×50 mm
  • Longitud de cable: 2 m (cable moldeado)
  • Dirección de detección: frontal
  • Salidas: NPN/PNP, NO/NC
  • Alimentación: DC 12–24 V (4 hilos)
  • Frecuencia de respuesta: 1000 Hz; tiempo de respuesta: 500 μs
  • Fuente luminosa: infrarrojo
  • Histéresis: ≤20 % de la distancia de detección


Mecánica y materiales
  • Carcasa: ABS
  • Lente/ventana: PMMA
  • Cable: PVC
  • Peso: aprox. 132 g


Parámetros eléctricos y de salida
  • Tipo de señal: conmutación
  • Modos de actuación: Light ON / Dark ON
  • Consumo de corriente: ≤25 mA
  • Tensión residual: ≤3 V
  • Corriente de carga: ≤100 mA (con 2 m de cable tensión residual ≤3 V)
  • Resistencia de aislamiento: ≥20 MΩ (DC 500 V)
  • Circuitos de protección: protección contra cortocircuitos, protección por inversión de salida


Indicadores, protección y durabilidad
  • LEDs: indicación de operación (naranja), estabilidad (verde), alimentación (verde)
  • Índice de protección: IP65
  • Tensión de prueba: AC 1500 V 50/60 Hz 1 min (parte cargada vs carcasa)
  • Resistencia a impactos: 300 m/s², 10 impactos en X/Y/Z
  • Resistencia a vibraciones: 10–55 Hz, amplitud 1,5 mm, 2 h en X/Y/Z


Entorno de funcionamiento
  • Temperatura de funcionamiento: -25 °C a 55 °C
  • Humedad funcionamiento/almacenamiento: 35–95 % HR (sin condensación)
  • Iluminación ambiental: ≤10000 lx


Prueba estándar y accesorios
  • Objeto de prueba estándar: papel blanco 300×300 mm
  • Accesorios incluidos: manual de usuario, soporte de montaje, certificado


Aplicaciones recomendadas
  • Líneas de producción electrónica 3C
  • Sistemas de aparcamiento automatizados
  • Automatización logística y almacenes


Especificaciones técnicas (resumen)
  • Modelo: CPK-DF2.5ME3
  • Distancia de detección: 0–2,5 m
  • Tensión de alimentación: DC 12–24 V
  • Salida: NPN/PNP NO/NC
  • IP: IP65
  • Tiempo de respuesta: 500 μs; Frecuencia: 1000 Hz
  • Dimensiones: 50×18×50 mm; Cable: 2 m
  • Materiales: carcasa ABS, lente PMMA, cable PVC
