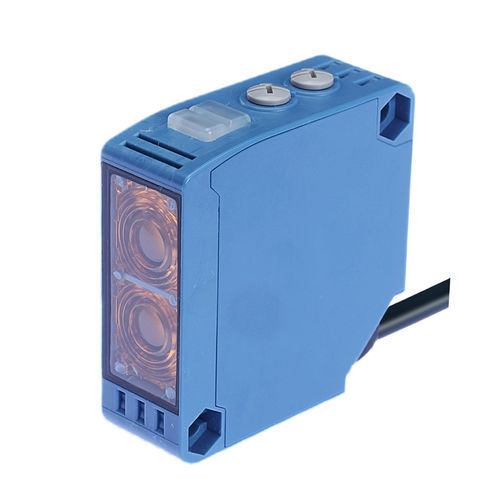

Sensor fotoeléctrico detector de reflexión directa CPK-DR1ME3
de reflexión directarectangularcuadrado

Sensor fotoeléctrico detector de reflexión directa - CPK-DR1ME3 - CHANKO SENSOR - de reflexión directa / rectangular / cuadrado
Sensor fotoeléctrico detector de reflexión directa - CPK-DR1ME3 - CHANKO SENSOR - de reflexión directa / rectangular / cuadrado
Sensor fotoeléctrico detector de reflexión directa - CPK-DR1ME3 - CHANKO SENSOR - de reflexión directa / rectangular / cuadrado - imagen - 2
Sensor fotoeléctrico detector de reflexión directa - CPK-DR1ME3 - CHANKO SENSOR - de reflexión directa / rectangular / cuadrado - imagen - 3
Sensor fotoeléctrico detector de reflexión directa - CPK-DR1ME3 - CHANKO SENSOR - de reflexión directa / rectangular / cuadrado - imagen - 4
Sensor fotoeléctrico detector de reflexión directa - CPK-DR1ME3 - CHANKO SENSOR - de reflexión directa / rectangular / cuadrado - imagen - 5
Añadir a mis favoritos
Añadir al comparador

Características

Tipo
detector de reflexión directa, de reflexión directa
Carcasa
rectangular, cuadrado
Tipo de haces
infrarrojo, luz roja
Otras características
de material plástico, de largo alcance, impermeable
Aplicaciones
alimentos, para la logística, para reconocimiento de objetos, para portón, para puerta automática, para la robótica, para máquina de acondicionamiento, para material plástico, para piezas pequeñas
Alcance máximo

Máx.: 1 m
(3'03" )

Mín.: 0 m
(0'00" )

Descripción

Sistema
  • Serie de sensores fotoeléctricos CPK


Resumen
  • Distancia de detección: 0–1 m
  • Forma de carcasa: gran cuadrado
  • Principio de detección: reflexión difusa
  • Dimensiones: 50 × 18 × 50 mm
  • Salida: NPN/PNP, NO/NC
  • Tensión de alimentación: DC 12–24 V


Especificaciones técnicas
  • Distancia de detección: 0–1 m
  • Longitud de cable: 2 m
  • Dirección de detección: frontal
  • Frecuencia de respuesta: 1000 Hz
  • Tiempo de respuesta: 500 μs
  • Fuente luminosa: luz roja
  • Accesorios incluidos: manual, soporte de montaje, certificado
  • Histéresis: < 20 % de la distancia de detección
  • Objeto estándar de prueba: papel blanco 300 × 300 mm
  • Materiales: carcasa ABS; lente/ventana PMMA; cable PVC


Parámetros mecánicos / eléctricos
  • Salida: NPN/PNP, NO/NC
  • Tensión de alimentación: DC 12–24 V
  • Alimentación: 4 hilos DC
  • Grado de protección: IP65
  • Conexión: cable moldeado
  • Tipo de señal: conmutación
  • Modo de funcionamiento: Light ON / Dark ON
  • Consumo de corriente: < 25 mA
  • Indicadores: operación (naranja), estabilidad (verde), alimentación (verde)
  • Circuitos de protección: protección contra cortocircuito y inversión de salida
  • Voltaje de saturación: < 3 V
  • Corriente de carga: < 100 mA (voltaje de saturación < 3 V con cable de 2 m)
  • Resistencia de aislamiento: > 20 MΩ (DC 500 V)
  • Resistencia a impactos: 300 m/s², 10 veces en X, Y, Z
  • Resistencia dieléctrica: AC 1500 V 50/60 Hz 1 min entre partes cargadas y carcasa
  • Vibración: 10–55 Hz, amplitud 1,5 mm, 2 h en X, Y, Z
  • Peso: aprox. 132 g


Entorno de uso
  • Temperatura de funcionamiento: -25 °C a 55 °C
  • Humedad operación/almacenaje: 35–95 % HR (sin condensación)
  • Iluminación ambiente: < 10 000 lx


Accesorios
  • Manual de usuario
  • Soporte de montaje
  • Certificado


Características / Resumen técnico
  • Modelo: CPK-DR1ME3
  • Serie: sensores fotoeléctricos CPK
  • Distancia de detección: 0–1 m
  • Tipo de detección: reflexión difusa
  • Salida: NPN/PNP, NO/NC
  • Alimentación: DC 12–24 V, 4 hilos DC
  • Respuesta: 500 μs (1000 Hz)
  • Grado de protección: IP65
  • Carcasa: ABS; lente/ventana: PMMA; cable: PVC
  • Objeto estándar: papel blanco 300 × 300 mm
  • Longitud de cable: 2 m
