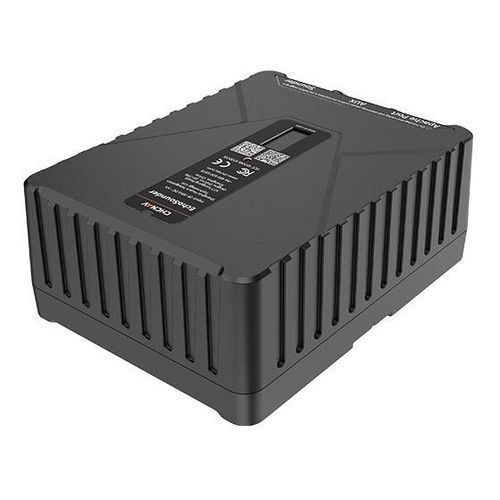

Ecómetro bifrecuencia D60

compactomonohaz

Resumen
La CHCNAV D60 es una ecosonda integrada monohaz de doble frecuencia diseñada para medición batimétrica de profundidad desde USV y embarcaciones tripuladas. Opera a 200 kHz y 33 kHz, combinando precisión en alta frecuencia y penetración en baja frecuencia para levantamientos fiables en aguas someras y profundas. Su diseño compacto facilita la instalación en plataformas con espacio limitado.

Características principales

• Diseño ultracompacto para integración optimizada en USV y fácil transporte.
• IMU integrada: compensación de actitud sin necesidad de calibración (frecuencia de actualización 100 Hz).
• Sensor de temperatura integrado para correcciones ambientales.
• Sintonización automática: algoritmos adaptativos para ajuste automático de ganancia y alcance.
• Doble frecuencia: 200 kHz (somera) y 33 kHz (mayor penetración).
• Control remoto Android con CHCNAV EasySail para adquisición, visualización y exportación.

Rendimiento y beneficios
El D60 reduce el volumen del sistema mediante un diseño integrado optimizado para USV. La IMU sin calibración aplica compensación de actitud a cada fotograma de profundidad a 100 Hz, manteniendo estabilidad incluso con balanceos o cabeceos bruscos superiores a 30°. El auto-ajuste inteligente adapta ganancia y alcance según la intensidad del eco y la profundidad, aplicando correcciones en ~0,2 s para mantener la integridad de las profundidades en aguas turbias o con cambios rápidos. El equipo soporta flujos de trabajo optimizados mediante control remoto Android y EasySail para adquisición y postprocesado.

Aplicaciones típicas

• Dragado de canales
• Levantamientos de estuarios
• Levantamientos batimétricos de embalses
• Levantamientos de vías fluviales en cañones
• Levantamientos de emergencia por inundaciones

Operación e integración
Operado desde un control remoto Android con CHCNAV EasySail para control de encuesta, visualización, registro y exportación de datos. Optimizado para montaje en USV con volumen de montaje reducido; también admite montaje en embarcaciones tripuladas con soportes y accesorios adecuados.

Compatibilidad
Diseñado para instalación en USV de la serie CHCNAV APACHE (ej.: APACHE 4, APACHE 4 Pro). APACHE 6 compatible con soporte personalizado.

Características / especificaciones técnicas

• Ecosonda — Tipo: Monohaz, doble frecuencia (200 kHz / 33 kHz).
• Ecosonda — Rango: 0,2 a 250 m (200 kHz); 0,8 a 1000 m (33 kHz).
• Ecosonda — Precisión: ±0,01 m + 0,1 % × D a 200 kHz; ±0,1 m + 0,1 % × D a 33 kHz.
• Peso: 4 kg (sonda); 1,2 kg (unidad de cubierta).
• Dimensiones: 228 × 156 × 75 mm (sonar); 162 × 121 × 64 mm (unidad de cubierta).
• Sensores integrados: IMU (sí), sensor de temperatura (sí).
• Memoria: 8 GB interna.
• Temperatura de funcionamiento: -20 °C a 60 °C.
• Clasificación de protección: IP67.
