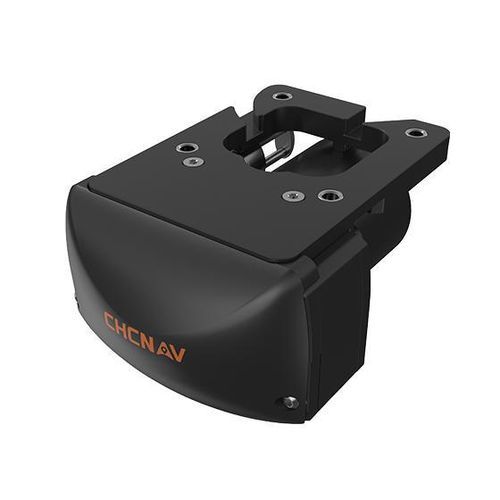

Ecómetro compacto HN-400M

bifrecuenciamultihaz

Descripción
La CHCNAV HN-400M es una ecosonda multihaz de doble frecuencia, compacta y ligera, diseñada para levantamientos hidrográficos en aguas poco profundas y zonas costeras. Opera en 400 kHz y 550 kHz con FM CHIRP, integra una IMU de alta precisión (0,03°) y ofrece una amplia cobertura de barrido de 145°. Su peso de 3,5 kg facilita el despliegue en USV y embarcaciones pequeñas y no requiere calibración en la instalación.

Características principales

• Operación doble frecuencia: 400 kHz y 550 kHz con FM CHIRP
• IMU integrada: precisión 0,03° en balanceo y cabeceo
• Amplio barrido: 145°, hasta 6× la profundidad del agua
• Diseño compacto y ligero: 3,5 kg para despliegue en USV y plataformas pequeñas
• Software EasySail Android para configuración rápida, adquisición y vista previa en tiempo real

Beneficios y rendimiento

• Selección de frecuencia según condiciones: 550 kHz para alta resolución en aguas muy someras; 400 kHz (FM CHIRP) para mayor penetración en aguas turbias o más profundas
• IMU integrada que proporciona compensación de movimiento en tiempo real (corrección a nivel de centímetros) para reducir efectos de balanceo, cabeceo y alabeo, mejorando la continuidad de las líneas (eficaz hasta Mar Estado 3)
• Amplio barrido que reduce el número de líneas de sondeo y el tiempo total de la campaña (cobertura hasta 6× la profundidad)
• Diseño integrado y ligero que simplifica la instalación en plataformas compactas y reduce la carga para USV
• Flujo de trabajo de campo mediante EasySail Android para puesta en servicio rápida y vista previa de datos en vivo

Aplicaciones

• Dragado de canales
• Levantamientos nearshore y costeros
• Batimetría de ríos y lagos
• Inspección de puertos, muelles y puentes

Especificaciones técnicas

• Modelo: HN-400M
• Tipo: Ecosonda multihaz (doble frecuencia)
• Frecuencias: 400 kHz y 550 kHz (FM CHIRP)
• Rango de profundidad: 0,2 m a 200 m (depende de condiciones ambientales)
• Cobertura de barrido: 145°, hasta 6× la profundidad del agua
• IMU integrada: sí, precisión 0,03°
• Precisión / resolución: < 10 mm (especificación del producto)
• Peso: 3,5 kg
• Dimensiones: 161,5 × 111,5 × 179 mm
• Posicionamiento: soporte GNSS; IMU para compensación de movimiento
• SVS: compatible
• Software: EasySail Android (configuración en un toque, vista previa en tiempo real)
• Instalación: alineado de fábrica, sin necesidad de calibración en el campo
