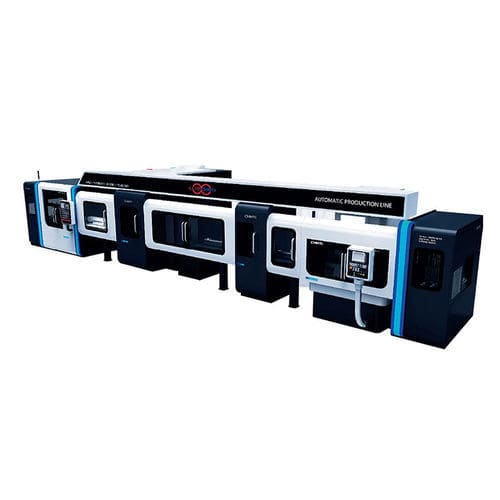

Línea de mecanizado CNC

Resumen
Adecuada para el mecanizado automatizado en grandes series de engranajes cilíndricos para automóviles, autobuses, camiones, motocicletas y maquinaria de obra pública.

Módulo de línea automática fresado–afeitado (tipo pórtico)

• Flujo de proceso: fresado (hobbing) — chaflanado — afeitado (shaving).
• Composición: máquina compuesta de fresado y chaflanado con accionamiento directo y corte en seco, máquina CNC de afeitado de precisión, manipulador pórtico ligero, dedos de cambio rápido sin tornillos, almacén de cambios rápidos apilable multi-capa y sistema de gestión informatizado.
• Estación de inspección y compensación tras fresado/chaflanado para detección y corrección dimensional en línea.
• Protecciones totalmente cerradas y uniformes para una instalación ordenada y segura.
• Disposición compacta y pequeña ocupación (L×A: 9,2m×4m).

Módulo de línea automática fresado–afeitado (tipo robot articulado)

• Flujo de proceso: fresado — chaflanado — afeitado.
• Composición: máquina de fresado con accionamiento directo, máquina CNC vertical de chaflanado, máquina CNC de afeitado de precisión, robot articulado, dedos de cambio rápido sin tornillos, almacén apilable multi-capa y sistema de gestión informatizado.
• Distribución en forma de rejilla para minimizar la ocupación (L×A: 9m×5m).
• Estación de inspección y compensación tras fresado/chaflanado para corrección dimensional.
• Cerramiento totalmente cerrado para operación ordenada y segura.

Módulo de línea automática torneado (tipo robot sobre riel en suelo)

• Flujo de proceso: torneado — torneado (doble vía de torneado).
• Composición: 2 tornos, 1 robot articulado de 6 ejes, 1 eje de desplazamiento de suelo, dedos de cambio rápido sin tornillos, cajas de palets matriciales de cambio rápido multi-capa y sistema de gestión informatizado.
• Distribución en «L» para minimizar la ocupación (L×A: 12m×5.2m).
• Robot equipado con sistema de visión para reconocimiento de piezas, anti-errores y posicionamiento; permite producción en línea mixta y aumenta la flexibilidad.
• Cerramiento totalmente cerrado para una presentación ordenada y segura.

Características / Especificaciones (resumen)

• Industrias aplicables: mecanizado en grandes series de engranajes para automóviles, autobuses, camiones, motocicletas y maquinaria de obra pública.
• Principales procesos: fresado, chaflanado, afeitado (o módulo de torneado para operaciones de torneado).
• Ocupaciones típicas: módulo pórtico aprox. 9.2m×4m; módulo robot articulado aprox. 9m×5m; módulo torneado sobre riel aprox. 12m×5.2m.
• Protección de la línea: protecciones o cerramientos totalmente cerrados.
• Gestión informatizada: almacén de cambio rápido multi-capa integrado con sistema de gestión (vinculación producción/almacén, bucle cerrado de detección/compensación).
• Unidades de automatización: máquinas compuestas de fresado y chaflanado con accionamiento directo, máquinas CNC de afeitado de precisión, máquinas CNC verticales de chaflanado, robots articulados/manipuladores portico, ejes de desplazamiento de suelo, etc.
• Funciones: inspección en línea y compensación dimensional, dedos de cambio rápido sin tornillos, almacenes de cambio rápido, apilado multi-capa, visión robótica para producción mixta en línea.
