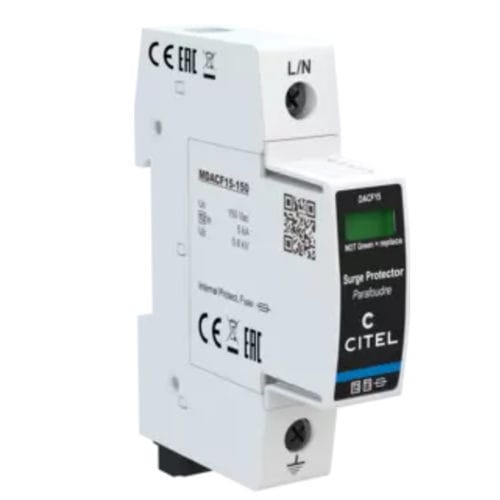

Protector de sobretensión de tipo 3 DACF15S series

de tipo 2de red eléctricacontra sobretensión

Puntos clave

• Protector de sobretensiones Tipo 2 (o 3) AC (SPD)
• Fusible de respaldo interno monitorizado (no requiere fusible externo)
• Desconector térmico interno con indicador mecánico y opción de señalización remota
• Corriente de descarga nominal In: 5 kA; Corriente máxima Imax: 15 kA
• Diseño modular enchufable — un módulo por fase para montajes multipolares
• Señalización remota mediante contacto inversor
• Conformidad: EN 61643-11 / IEC 61643-11 / UL1449 ed.5

Descripción
La serie DACF15S integra un fusible de respaldo interno y monitorizado junto con un desconector térmico basado en varistores, eliminando la necesidad de un fusible externo y simplificando la instalación en el cuadro eléctrico principal. Estos SPD están diseñados para la protección primaria de redes AC monofásicas y trifásicas. La actuación de un desconector activa el indicador mecánico y la salida de señalización remota opcional. Los módulos enchufables permiten un reemplazo rápido y un tamaño reducido en los paneles de distribución.

Documentos disponibles

• Ficha técnica (Download datasheet)
• CITEL_Product Environmental Profile_DACF25S-x0-xxx.pdf
• CITEL_Certif_EU_DACF15.pdf
• Installation Sheet

Propiedades eléctricas

• Tipo SPD (IEC): 2+3
• Tensión máxima de funcionamiento AC (Uc): 150 Vac
• Sobretensión temporal (TOV) - 5 s (UT): soporta 180 Vac (sin desconexión)
• Sobretensión temporal (TOV) - 120 min (UT): soporta 230 Vac (sin desconexión o con desconexión de seguridad)
• Corriente residual (fuga a tierra, Ipe): < 1 mA
• Corriente de seguimiento: Ninguna
• Corriente de descarga nominal (In) - 15 x 8/20 µs: 5 kA
• Corriente nominal N/PE (In N/PE) - 15 x 8/20 µs: 20 kA
• Corriente máxima de descarga (Imax) - por polo @ 8/20 µs: 15 kA
• Resistencia a onda combinada IEC 61643-11 (Uoc) - Prueba Clase III (1.2/50 µs - 8/20 µs): 10 kV
• Nivel de protección (Up) @ In (8/20 µs): 0.6 kV
• Corriente de cortocircuito admisible (Isccr): 100 000 A

Propiedades mecánicas

• Tecnología: MOV
• Configuración SPD: Monofásico, caja modular enchufable
• Conexión a la red: Bornes de tornillo 2.5–25 mm² (35 mm² rígido)
• Formato: Caja modular enchufable, 1 TE (EN 43880)
• Enchufable: Sí
• Montaje: Carril DIN 35 mm (EN 60715)
• Material de la carcasa: Termoplástico UL94 V-0
• Temperatura de funcionamiento: -40 / +85 °C
• Grado de protección: IP20
• Modo seguro: Desconexión de la red AC
• Indicador de desconexión: 1 indicador mecánico (Rojo/Verde)
• Señalización remota: salida en contacto inversor (cableado máx. 1.5 mm²)
• Módulo(s) de repuesto: MDACF15-150
• Dimensiones: ver esquema — 1 TE (EN43880)
• Peso: 0.108 kg

Normas
IEC 61643-11 / EN 61643-11

Especificaciones técnicas

• Model: DACF15S-10-150
• Part Number: 821310121
• Tipo SPD: 2+3 (IEC)
• Tensión máxima de funcionamiento AC (Uc): 150 Vac
• Corriente de descarga nominal (In): 5 kA (15 x 8/20 µs)
• Corriente máxima de descarga (Imax): 15 kA
• Nivel de protección (Up): 0.6 kV (@ In)
• Corriente de cortocircuito admisible (Isccr): 100 000 A
• Tecnología: MOV
• Fusibles integrados: Sí (equivalente AC interno: 25 A, Tipo gG)
• Señalización remota: salida en contacto inversor
• Montaje: Carril DIN 35 mm (EN 60715)
• Grado de protección: IP20
• Peso: 0.108 kg
