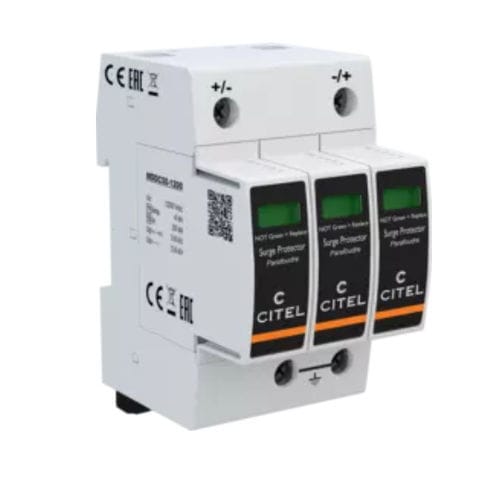

Caja de protector de sobretensión de tipo 2 DDC50S series

con teleseñalizaciónde instalación eléctricapara alimentación continua

Características clave

• Pararrayos DC Tipo 2 (IEC)
• Modelo: DDC50S-21Y-1200 · Nº de pieza: 828511563
• Diseñado para Sistemas de Almacenamiento de Energía (ESS) e infraestructura de carga VE
• Corriente de descarga nominal / máxima (In / Imax): 20 kA / 50 kA (8/20 µs)
• Módulos enchufables — recambio: MDDC50-1200
• Telesenalización mediante contacto conmutador
• Desconector térmico con indicador mecánico por polo (Rojo/Verde)
• Conformidad: prIEC 61643-41 · IEC 61643-11

Descripción general
El DDC50S-21Y-1200 es un pararrayos de corriente continua Tipo 2, enchufable, desarrollado para la protección frente a sobretensiones transitorias en Sistemas de Almacenamiento de Energía (ESS) y puntos de recarga de VE. Emplea varistores de alta energía combinados con un mecanismo interno de desconexión térmica para asegurar una desconexión controlada al final de su vida útil y un alto nivel de protección. Este modelo está diseñado para una tensión máxima de funcionamiento DC de 1200 Vcc. Existe un kit (código de artículo: 1156339601) que incluye el pararrayos DDC50S-21Y y un fusible específico probado a 100 000 A para proteger instalaciones ESS frente a elevados corrientes de cortocircuito.

Propiedades eléctricas

• Tipo SPD: IEC 2
• Tensión nominal continua (Un-dc): 1000 Vcc
• Tensión máxima de funcionamiento DC (Uc): 1200 Vcc
• Corriente residual (Ipe): < 0.2 mA
• Corriente de descarga nominal (In, 15 × 8/20 µs): 20 kA
• Corriente de descarga máxima (Imax, 8/20 µs por polo): 50 kA
• Corriente de impulso por polo (Iimp, 10/350 µs): 4 kA
• Nivel de protección (Up @ In 8/20 µs): 3.6 kV
• Corriente admisible de cortocircuito (Isccr): 100 000 A

Propiedades mecánicas

• Conexión: Bornas de tornillo 2,5–25 mm² (35 mm² rígido)
• Enchufable: Sí — 3 TE (EN43880)
• Montaje: Carril DIN simétrico 35 mm (EN 60715)
• Carcasa: Termoplástico UL94 V-0
• Temperatura de funcionamiento: -40 a +85 °C
• Índice de protección: IP20
• Indicador de desconexión: 1 indicador mecánico por polo (Rojo/Verde)
• Telesenalización: Salida en contacto conmutador · Cableado máx. 1,5 mm² · 250 V / 0,5 A (AC) · 30 V / 3 A (DC)
• Peso: 0,333 kg

Normas

• prIEC 61643-41
• IEC 61643-11

Desconector térmico / Protección de respaldo

• Desconector térmico: Interno
• Protección de respaldo recomendada: 50 A min. (para Isccr 100 kA) — 125 A máx. (para Isccr 50 kA) · Fusibles gBat

Especificaciones técnicas

• Referencia / modelo: DDC50S-21Y-1200
• Nº de pieza: 828511563
• Tensión nominal continua (Un-dc): 1000 Vcc
• Tensión máxima de funcionamiento DC (Uc): 1200 Vcc
• Corriente residual (Ipe): < 0.2 mA
• In (8/20 µs): 20 kA · Imax (8/20 µs): 50 kA
• Iimp (10/350 µs) por polo: 4 kA
• Nivel de protección Up @ In (8/20 µs): 3.6 kV
• Isccr: 100 000 A
• Conexión: Bornas de tornillo 2,5–25 mm² (35 mm² rígido)
• Enchufable: Sí — Módulo de repuesto MDDC50-1200
• Montaje: Carril DIN 35 mm (EN 60715)
• Carcasa: Termoplástico UL94 V-0 · IP20
• Temperatura de funcionamiento: -40 a +85 °C
• Dimensiones: 3 TE (EN43880)
• Peso: 0,333 kg
• Aplicación prevista: Energy Storage Systems (ESS) / EV Charging
• Kit de protección disponible (código: 1156339601) con DDC50S-21Y y fusible específico (probado 100 000 A)
