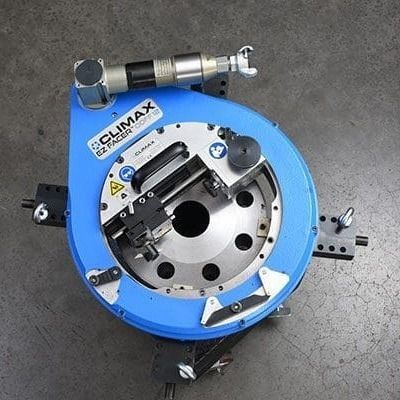

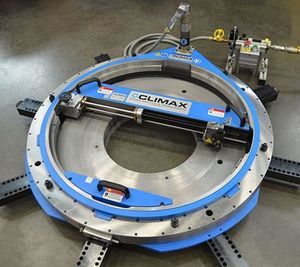

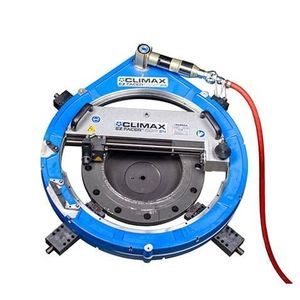

Refrentadora de bridas portátil EZ FACER™ ODFF12

con fijación externaneumática

Descripción general

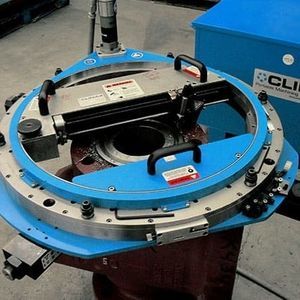

La CLIMAX EZ-FACER™ ODFF12 es una refrentadora de bridas con montaje exterior (OD) diseñada para el mecanizado de precisión de bridas de cara plana in situ. De accionamiento neumático y portátil, permite el refrentado de caras, ranuras y biseles sin desmontar tuberías o equipos pesados. El montaje OD proporciona una alineación estable para operaciones críticas en campo.

Durabilidad y aplicaciones
Construida con diseño modular y resistente, la ODFF12 está pensada para entornos de trabajo exigentes. Es adecuada para tareas de mantenimiento, paradas y reparaciones donde es necesario minimizar el tiempo de inactividad y mantener tolerancias estrictas.

Ventajas del producto

• Diseño portátil con montaje OD para mecanizado in situ sin retirar el equipo.
• Accionamiento neumático y controles remotos que permiten operación manos libres y mayor seguridad en campo.
• Montaje modular de los pies del mandrino para sujeción rápida, flexible y alineación repetible.
• Unidad de control neumática integrada (PCU) con ajuste de velocidad y avance para control del proceso.
• Se suministra en una caja metálica protectora con guía de referencia rápida para despliegue ágil.

Características clave

• Planicidad alcanzable: 0,006" (0,152 mm); acabados superficiales hasta 125 Ra (rango: 125–500 Ra).
• Capacidades de mecanizado: refrentado, ranurado y biselado en una amplia gama de materiales.
• Avance ajustable (tabla: 0–0,033"/rev; referencia producto: 0–0,032"), para control radial y axial preciso.
• Transmisión: correa micro V con reducción 5,4:1; velocidad brazo giratorio 5–40 rpm.
• Entrada neumática: ≈1,3 CV (1 kW); típicamente 90 psi a 75 CFM / 620 kPa a 2,1 m3/min.

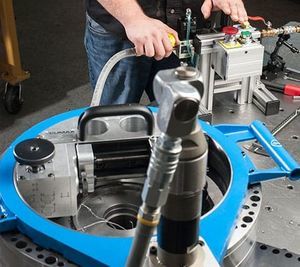

Configuración y funcionamiento

• Determinar el rango de sujeción y fijar los pies de sujeción apropiados.
• Montar la unidad en el OD de la brida y nivelar/centrar el RDU.
• Instalar el motor y el conjunto deslizante de la herramienta.
• Configurar la PCU, poner el avance a cero y abrir gradualmente el regulador de velocidad; accionar la válvula manual.
• Ajustar avance y velocidad de rotación para obtener el acabado requerido.
• Usar el paro de emergencia soltando la palanca de la válvula si es necesario.

Certificación y conformidad

• Conforme a la Directiva de Máquinas 2006/42/CE.
• ISO 9001:2015 – cumplimiento del sistema de gestión de la calidad.
• Cumple las exigencias de acabado superficial de ASME, API y ANSI.

Aplicaciones

• Resurfacer bridas dañadas o corroídas.
• Mecanizado de ranuras o biseles en bridas planas.
• Preparación de superficies de sellado en mantenimientos o paradas.
• Mecanizado in situ sin desmontar equipos para reducir tiempos de inactividad.

Industrias

• Petróleo y gas
• Petroquímica y refinerías
• Construcción naval y offshore
• Generación de energía
• Tratamiento de aguas y servicios públicos
• Minería e industrias pesadas
• Aeroespacial y defensa (sistemas de tuberías terrestres)

Especificaciones (tabla)
MODELO: ODFF12
Número de pieza: 106283
Rango de montaje: 3–12,5" / 76,2–317,5 mm
Rango diámetro de cara: 4–12" / 101,6–304,8 mm
Recorrido radial del carro portaherramientas: 4,4" / 111,8 mm
Recorrido axial de la cabeza herramienta: 2,5" / 63,5 mm
Velocidad de avance: 0–0,033"/rev / 0–0,838 mm/rev (ajustable)
Tipo de transmisión: correa micro V
Reducción: 5,4:1
Velocidad brazo giratorio: 5–40 rpm
Potencia neumática requerida: 1,3 CV (1 kW) — 90 psi a 75 CFM / 620 kPa a 2,1 m3/min
Peso máquina: 133,2 lb / 60,4 kg
Peso envío: 250 lb / 113,4 kg
Dimensiones caja: 36,2 x 28,5 x 16" / 920 x 724 x 406 mm
Código HS: 8461.9

Características / especificaciones técnicas

• Modelo: ODFF12 (denominación comercial: EZ FACER™ ODFF12)
• Número de pieza: 106283
• Rango de montaje: 3–12,5" (76,2–317,5 mm)
• Rango diámetro frontal: 4–12" (101,6–304,8 mm)
• Recorrido radial: 4,4" (111,8 mm)
• Recorrido axial: 2,5" (63,5 mm)
• Velocidad de avance: 0–0,033"/rev (0–0,838 mm/rev)
• Transmisión: correa micro V, reducción 5,4:1
• Velocidad: 5–40 rpm
• Entrada neumática: ≈1 kW (1,3 CV); 90 psi a 75 CFM / 620 kPa a 2,1 m3/min
• Peso máquina: 60,4 kg; Peso envío: 113,4 kg
• Dimensiones caja (L×W×H): 920 × 724 × 406 mm
• Código HS: 8461.9
