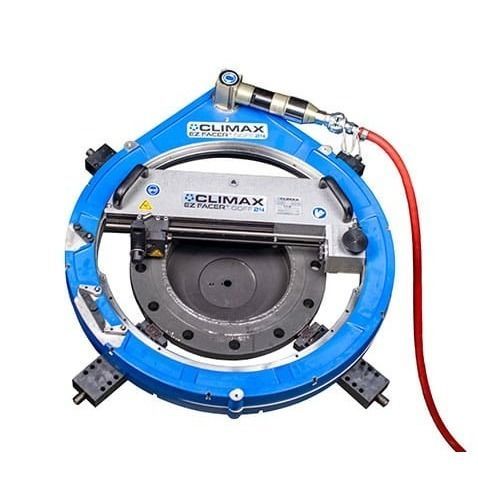

Refrentadora de bridas portátil EZ FACER™ ODFF24

con fijación externaranuradoneumática

Descripción

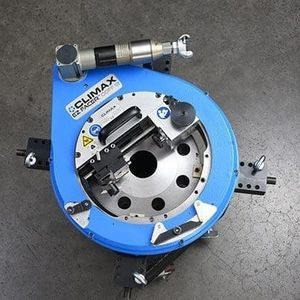

La CLIMAX EZ-FACER™ ODFF24 Montaje exterior (OD) es una refrentadora de bridas portátil accionada neumáticamente, diseñada para el mecanizado de precisión in situ de bridas de cara plana. Permite el resurfeado, ranurado y biselado precisos sin desmontar tuberías o sistemas de proceso pesados. El montaje OD garantiza una alineación estable para operaciones críticas de mantenimiento.

Ventajas del producto

• Mecanizado de precisión: planicidad hasta 0,006 in (0,152 mm) y acabado superficial desde 125 Ra (rango 125–500 Ra) para resultados repetibles.
• Operaciones versátiles: refrentado, ranurado y biselado en una amplia gama de bridas y materiales.
• Potencia y control: unidad de control neumático (PCU) integrada con ajuste de velocidad y avance; avance ajustable 0–0,033 in/rev para control radial y axial fino.
• Configuración rápida: montaje modular del pie del mandril para sujeción flexible y despliegue rápido.
• Seguridad del operario: accionamiento neumático, posibilidad de operación manos libres y mandos remotos con paro de emergencia.

Configuración y funcionamiento

• Suministrada en una caja metálica protectora personalizada con una guía de referencia rápida de una página.
• Determinar el rango de sujeción y fijar los pies de sujeción.
• Montar en la pieza y nivelar/centrar el RDU.
• Instalar el motor y el conjunto deslizante.
• Configurar la PCU y ajustar el avance a cero antes del mecanizado.
• Abrir gradualmente el regulador de velocidad y accionar la válvula manual; ajustar avance y rotación para el acabado deseado.
• Usar el paro de emergencia soltando la palanca de la válvula.

Certificación y cumplimiento

• Conforme a la Directiva de máquinas 2006/42/CE.
• ISO 9001:2015 sistema de gestión de la calidad.
• Cumple normas ASME, API y ANSI de acabado superficial.

Aplicaciones

• Renovación de bridas dañadas o corroídas.
• Mecanizado de ranuras y biseles en bridas planas.
• Preparación de superficies de sellado durante mantenimiento o paradas.
• Mecanizado in situ sin retirar el equipo.

Industrias

• Petróleo y gas
• Petroquímica y refinerías
• Construcción naval y offshore
• Generación de energía
• Tratamiento de aguas y servicios públicos
• Minería e industrias pesadas
• Aeroespacial y defensa (sistemas de tuberías en tierra)

Especificaciones
MODELO: ODFF24
Número de pieza: 106284
Rango de montaje: 9,7–24,5 in / 246–622 mm
Rango de diámetro frontal: 0–24 in / 0–609,6 mm
Recorrido radial de la corredera: 12,8 in / 324,9 mm
Recorrido axial de la cabeza herramienta: 2,5 in / 63,5 mm
Velocidad de avance: 0–0,033 in/rev / 0–0,838 mm/rev

SISTEMA DE TRANSMISIÓN Y GIRO
Tipo de transmisión: correa micro V
Reducción: 9,0:1
Rango de velocidad del brazo giratorio: 5–30 rpm
Requisitos de potencia neumática: 1,3 hp (1 kW); 90 psi a 57 CFM / 620 kPa a 1,6 m3/min

PESOS Y DIMENSIONES
Peso máquina: 237 lb / 60,4 kg
Peso envío: 410 lb / 186 kg
Dimensiones caja: 47.24 x 40.6 x 16 in / 1200 x 1032 x 406 mm
Código HS: 8461.9

Características / especificaciones técnicas

• Modelo: ODFF24
• Número de pieza: 106284
• Rango de montaje: 9,7–24,5 in (246–622 mm)
• Diámetro frontal mecanizable: 0–24 in (0–609,6 mm)
• Recorrido radial: 12,8 in (324,9 mm)
• Recorrido axial: 2,5 in (63,5 mm)
• Velocidad avance: 0–0,033 in/rev (0–0,838 mm/rev)
• Tipo de transmisión: correa micro V
• Reducción: 9,0:1
• Rango velocidad brazo: 5–30 rpm
• Alimentación neumática: 1,3 hp (1 kW); 90 psi a 57 CFM (620 kPa a 1,6 m3/min)
• Peso máquina: 237 lb (60,4 kg)
• Peso envío: 410 lb (186 kg)
• Dimensiones caja: 1200 x 1032 x 406 mm
