Módulo módem de comunicación DE9941A

de datosUHFFSK

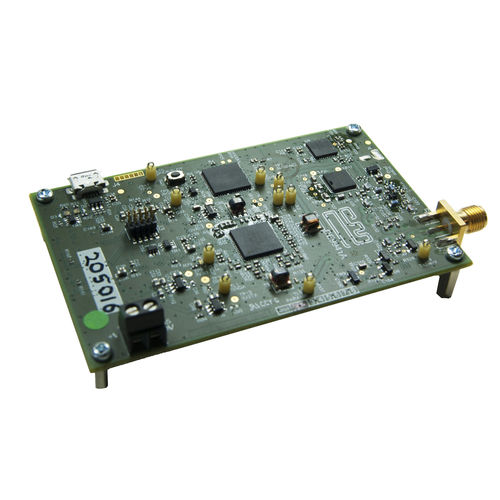

El DE9941A es una plataforma compacta de demostración de módem de datos inalámbrico UHF que utiliza el receptor de conversión directa CMX994E, el transmisor de bucle de realimentación cartesiano CMX998 y el módem de datos inalámbrico multimodo de alto rendimiento CMX7364. El reducido tamaño de tarjeta de crédito de la plataforma de evaluación se debe a la naturaleza altamente integrada de las soluciones CML IC y su arquitectura definida por software permite soportar múltiples anchos de banda de canal (12,5/25/50kHz) y tipos de modulación con un único diseño de hardware. Aunque los componentes utilizados admiten un funcionamiento de 100 MHz a 1 GHz, el diseño está optimizado para funcionar en la banda de 350-400 MHz. La placa puede utilizarse para demostrar el rendimiento de recepción y transmisión con modulación QAM multinivel, FSK y GMSK. Utilizando el controlador ARM de a bordo, se puede demostrar un transceptor completo conectado a un PC a través de USB, con scripts disponibles para configurar la placa como un transceptor, así como ejecutar pruebas de BER y el funcionamiento sólo en modo de transmisión. Solución completa de módem UHF Controlador ARM integrado con gestor de scripts e interfaz USB Tamaño de tarjeta de crédito: 87 mm x 55 mm Amplios puntos de prueba para interrogación de señales 12.compatible con canales de 5/25/50 kHz Admite modulación m-QAM 192 kbps en un canal de 50 kHz salida de transmisión de 1 vatio Diseñado para cumplir las normas EN 302 561 / EN 300 113 Módems VHF/UHF IoT industrial Telemetría SCADA Cinemática en tiempo real Sistemas militares Módems de satélite (etapa FI)
