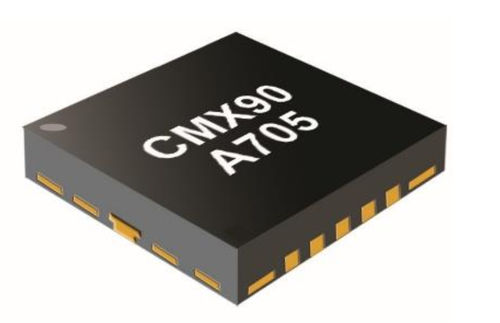

Amplificador de potencia CMX90A705

lineal

El CMX90A705 es un amplificador de potencia lineal GaN de dos etapas en banda Ka que proporciona 37,4 dBm (5,5 W) de potencia saturada con 16,5 dB de ganancia de señal pequeña. Puede utilizarse como etapa excitadora y etapa final de PA en un terminal comercial de comunicaciones por satélite. Los puertos de RF están adaptados nominalmente a 50 Ω para facilitar su uso, con condensadores de bloqueo de CC integrados en la entrada y salida de RF. La placa de circuito impreso incorporará condensadores de desacoplamiento de drenaje y alimentación de puerta adecuados para señales moduladas, por ejemplo QPSK. El dispositivo activo se fabrica utilizando el proceso GaN-on-SiC de última generación de 0,15 µm de longitud de puerta y se presenta en un QFN de plástico con cavidad de aire térmicamente mejorado de 4 x 4 mm. Características Potencia de salida saturada 37,4 dBm Ganancia de señal pequeña 16,5 dB Puertos de RF adaptados a 50 Ω y con bloqueo de CC ACPR mejor que -28 dBc @ 30 dBm avg. Eficiencia de potencia añadida 22 % @ Psat Doble polarización DC bias 100mA @ +27.5 V Aplicaciones Terminales de comunicaciones por satélite comerciales de gran volumen Telecomunicaciones Internet residencial por satélite VSAT comercial
