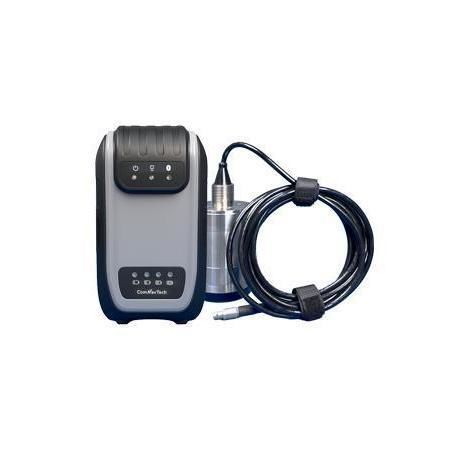

Ecómetro compacto HYD10

monohaz

Visión general

El HYD10 de ComNav es una sonda acústica portátil y compacta diseñada para mediciones automáticas de profundidad y trabajos hidrográficos. Basado en una plataforma industrial Linux, admite entrada RTK y conexiones inalámbricas para simplificar los procesos de campo y ofrecer datos de profundidad estables y de alta resolución.

Características principales

• Medición de alta precisión: resolución 1 cm, precisión ±1 cm + 0.1% × h
• Diseño ligero y portátil para despliegue rápido
• Conectividad inalámbrica: Bluetooth 5.0 y WiFi para conexión a dispositivos móviles e integración RTK
• Software Survey Master que integra profundidad y posicionamiento
• Sonda en acero inoxidable 316 con protección IP67
• Batería de litio con aproximadamente 8 horas de autonomía

Detalles funcionales

• Alta precisión: Procesado ultrasonoro de nueva generación y diseño de circuitos con alto S/N para detectar con precisión variaciones someras y obstáculos bajo el agua.
• Flujos integrados: Survey Master combina módulos hidrográficos y topografía RTK para generar conjuntos de datos sincronizados de profundidad + posicionamiento sin cambiar de sistema.
• Comodidad inalámbrica: Enlace Bluetooth estable con dispositivos móviles e integración RTK por WiFi que elimina configuraciones por cable y reduce puntos de fallo en campo.

Especificaciones técnicas

• Físico

  • Dimensiones: Unidad principal 137 × 72 × 50 mm; Transductor Ø70 mm × H105 mm
  • Peso del dispositivo: 1,2 kg
  • Temperatura de almacenamiento: -40 °C a +70 °C
  • Temperatura de funcionamiento: -20 °C a +60 °C
  • Botones / Teclado: Botón de encendido
  • Material, a prueba de polvo y agua: Sonda acero inoxidable 316; IP67
  • Consumo de energía: 5 W
  • Batería de litio: 3400 mAh, autonomía aprox. 8 horas
  • Alimentación externa: DC 9–28 V
• Actuación

  • Frecuencia de funcionamiento: 200 kHz
  • Tasa máxima de muestreo: 30 Hz
  • Rango de profundidad: 0.3–200 m
  • Precisión de profundidad: ±1 cm + 0.1% × h (h = profundidad del agua)
  • Resolución: 1 cm
  • Rango ajuste velocidad del sonido: 1300–1700 m/s
  • Ángulo del haz: 6°
  • Potencia máxima de transmisión: 300 W
• Comunicación

  • Tipo de datos: NMEA (SDPT / SDDBT)
  • Sistema operativo: Linux
  • Interfaz / Puerto: RS232 / Interfaz de transductor
  • Bluetooth: BT5.0, compatible con versiones anteriores (BT2.x)
