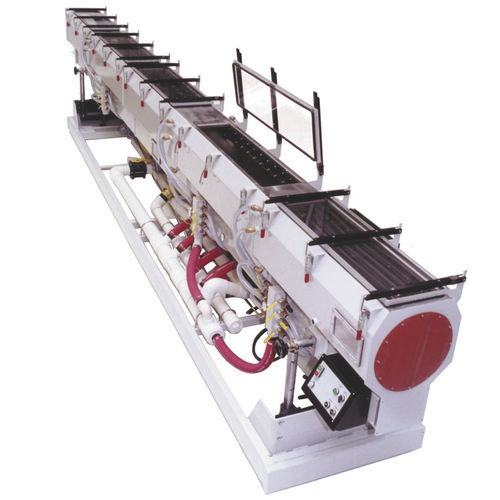

Baño de enfriamiento para extrusión MSBHI Series

de perfilde tubosde pulverización de agua

Visión general Los tanques de pulverización de agua Conair MSBHI Series proporcionan pulverización a alta presión y alta intensidad para el enfriamiento de extrusiones de tubos, perfiles y tuberías. En comparación con los tanques de inmersión, los tanques MSBHI generan enfriamiento turbulento por impacto de gotas que elimina el calor más rápidamente y evita la formación de una película aislante en secciones de gran masa, permitiendo un enfriamiento más rápido y un menor espacio requerido.

Características clave

• Pulverización de alta intensidad y alta presión para un enfriamiento rápido y eficiente en espacio de tubos, perfiles y extrusiones
• Sistema colector de agua integrado con válvulas dedicadas por cámara de pulverización; barras de pulverización individuales para controlar la dirección y optimizar el enfriamiento según la geometría del producto
• Válvulas de vaciado rápido para drenaje y mantenimiento
• Tanque, depósitos de agua y bandejas de goteo en acero inoxidable; otras superficies pintadas para resistencia a la corrosión
• Disponible en múltiples longitudes y configuraciones de cámaras para adaptarse a las necesidades de la extrusora

Elementos frecuentemente solicitados

• Operación: válvulas de agua dedicadas por cámara, barras de pulverización individuales y válvulas de vaciado rápido que facilitan el ajuste y mantenimiento
• Materiales: componentes en contacto con el agua (tanque, depósitos, bandejas) en acero inoxidable para resistencia a la corrosión
• Longitudes/configuraciones: modelos disponibles desde 16 ft (4,9 m) de dos cámaras hasta 24 ft (7,3 m) de tres cámaras

Opciones

• Termómetro para la parte superior del tanque o el depósito
• Sistema de circulación de agua 7,5 Hp con intercambiador de placas soldadas en acero inoxidable de alto rendimiento — para tasas de extrusión inferiores a 600 lb/hr; 180 gpm a 40 psi (basado en enfriador a 45 °F y 30 gpm al intercambiador). Incluye filtro turbo de 3" con clasificación de 200 gpm
• Sistema de circulación de agua 10 Hp con intercambiador de placas soldadas en acero inoxidable de alto rendimiento — para tasas de extrusión inferiores a 800 lb/hr; 220 gpm a 40 psi (basado en enfriador a 45 °F y 45 gpm al intercambiador). Incluye dos filtros turbo de 3" con clasificación de 200 gpm cada uno
• Filtro turbo adicional 2" o 3" con válvula de tres vías y dos válvulas de retén para permitir el cambio en línea durante la limpieza
• Sistema de riel integrado con actuador electrónico (recorrido 36") velocidad única 0,6 in/s; inversor AC y selector opcionales para velocidad lenta 0,2 in/s
• Bomba de vacío anular de 5 Hp impulsada por motor de 7,5 Hp (72 cfm), niveles de vacío hasta 20 in Hg; una sola bomba alimenta todas las cámaras y un depósito integrado común
• Cámara de limpieza tipo belt‑on‑air con boquillas lock‑line
• Sistema especial de bastidor con rodillos para perfiles macizos

Recursos del producto

• Manual MSBHI Series Water Spray Tanks
• Catálogo completo de equipos
• Ficha técnica completa: TPEX004-0624 - MSBHI Series Water Spray Tanks (spec sheet)

Especificaciones técnicas

• Denominación serie/modelo: MSBHI Series
• Método de enfriamiento: pulverización de agua a alta presión (tanque de alta intensidad) para enfriamiento turbulento por impacto
• Materiales del tanque: acero inoxidable para tanque, depósitos de agua y bandejas de goteo; otras superficies pintadas para resistencia a la corrosión
• Longitudes/configuraciones del tanque: disponibles desde 16 ft (4,9 m) de dos cámaras hasta 24 ft (7,3 m) de tres cámaras
• Opciones de circulación de agua: sistema 7,5 Hp (para < 600 lb/hr de extrusión) — 180 gpm a 40 psi (basado en enfriador a 45 °F, 30 gpm al intercambiador) con filtro turbo 3" (200 gpm)
• Opciones de circulación de agua: sistema 10 Hp (para < 800 lb/hr de extrusión) — 220 gpm a 40 psi (basado en enfriador a 45 °F, 45 gpm al intercambiador) con dos filtros turbo 3" (200 gpm cada uno)
• Opciones de filtrado: filtro turbo adicional 2" o 3" con válvula de tres vías y dos válvulas de retén para conmutación en línea
• Rail/actuador: sistema de riel integrado con actuador electrónico, recorrido 36", velocidad única 0,6 in/s (inversor AC opcional proporciona 0,2 in/s)
• Opción vacío: bomba de vacío anular 5 Hp accionada por motor 7,5 Hp, 72 cfm, niveles de vacío hasta 20 in Hg; una sola bomba sirve todas las cámaras y un depósito integrado común
• Accesorios: cámara belt‑on‑air con boquillas lock‑line; sistema de bastidor con rodillos para perfiles macizos
