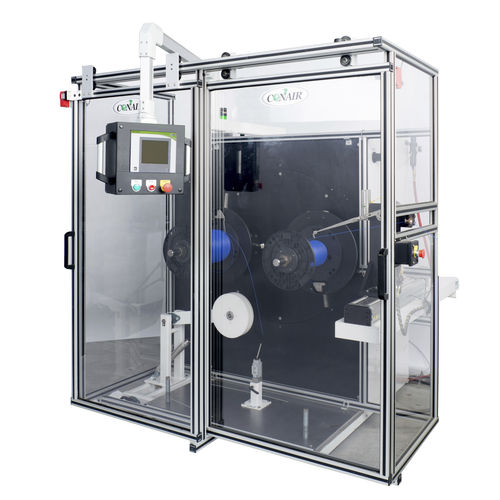

Bobinadora de bobinas ATC series

automáticapara línea de extrusión

Resumen
Las enrolladoras de doble husillo ATC Series de Conair realizan bobinados sin tensión de pequeñas extrusiones flexibles, minimizando la fricción y evitando deformaciones. Diseñadas para aplicaciones como tubos flexibles, tubos médicos, cordones rellenos y pequeños perfiles flexibles, las ATC permiten la transferencia totalmente automatizada a una nueva bobina sin intervención del operario.

Características clave

• Precisión servocontrolada: La rotación del husillo, el movimiento de traslación y la velocidad del husillo están controlados por servomotores para un posicionamiento preciso y un control de tensión repetible durante el bobinado de alta velocidad y las operaciones de corte/transferencia. Los carretes terminados no requieren ajustes manuales al cambiar de producto.
• Bobinado sin distorsión: Algoritmos de control avanzados calculan los diámetros de las vueltas sucesivas y ajustan la velocidad del bobinado y la traslación según el tamaño del tubo y la velocidad del tirador, permitiendo que el control por bucle ultrasónico actúe como dispositivo de ajuste fino para una colocación precisa y sin deformaciones. El arranque del enrollador se sincroniza con la línea de producción.
• Almacenamiento de recetas: Todos los parámetros de operación (velocidad de bobina durante corte/transferencia, velocidad de traslación, velocidad de torreta, etc.) pueden guardarse como recetas para reducir la variabilidad del operario y asegurar una producción repetible.
• Corte y transferencia totalmente automatizados: El bobinado a alta velocidad sin distorsión, combinado con la funcionalidad automatizada de corte/transferencia, elimina la necesidad de intervención del operario durante los cambios de bobina.

Opciones

• Bobinas colapsables de repuesto para cambios más rápidos y mayor tiempo de actividad.
• Adaptaciones de bobina personalizadas para ajustarse a geometrías de carrete específicas del cliente.
• Opciones de fabricación según requisitos médicos para cumplir entornos regulados.
• Carcasa completa de metacrilato para mayor seguridad y protección del producto.

Recursos

• Manual de la enrolladora ATC Series
• Ficha técnica: Control de bucle ultrasónico
• Catálogo completo de equipos
• Ficha técnica completa: TPEX033-0824-ATC-Series.pdf

Especificaciones técnicas

• Arquitectura de bobinado sin tensión para minimizar la fricción y prevenir la deformación de extrusiones delicadas.
• Indicada para pequeñas extrusiones flexibles: tubos flexibles, tubos médicos, cordones rellenos y pequeños perfiles flexibles.
• Rotación del husillo, movimiento de traslación y velocidad servocontrolados para control de precisión y alta repetibilidad.
• Algoritmo de control avanzado que calcula el diámetro de la vuelta y ajusta la velocidad de bobinado y la traslación para mantener tensión óptima y colocación sin deformaciones.
• Control por bucle ultrasónico utilizado como dispositivo de ajuste fino; arranque automatizado sincronizado con la línea de producción.
• Capacidad de recetas que almacena todos los parámetros operativos para una producción repetible.
• Corte y transferencia totalmente automatizados a nueva bobina sin intervención del operario.
• Opciones disponibles: bobinas colapsables de repuesto, adaptaciones de bobina personalizadas, fabricación de calidad médica, carcasa completa de metacrilato.
