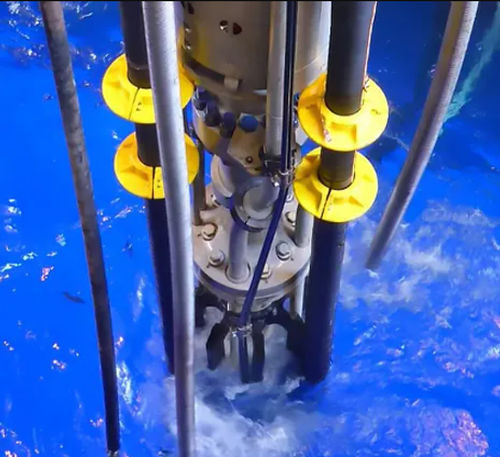

Ensamblaje de tubo flexible hidráulico

para hidrocarburosindustrialde PTFE

Descripción general del producto Continental es líder mundial en el diseño, fabricación y suministro de mangueras de elastómero aglomerado reforzado con metal de alta presión. Con más de 50 años de experiencia, Continental fue la primera empresa certificada según las normas API 7K, 16C y 17K y ofrece una amplia gama para aplicaciones de perforación, incluidas líneas flexibles de estrangulamiento y parada, mangueras rotativas y vibradoras y mangueras de perforación de presión controlada, tanto para uso en tierra como en alta mar. Aplicaciones

• Líneas flexibles de estrangulamiento y parada
• Mangueras rotatorias y vibradoras
• Mangueras de cementación
• Mangueras de refuerzo de lodo
• Mangueras de conducto hidráulico
• Mangueras de perforación a presión controlada (MPD) (MPD)
• Mangueras de perforación con desequilibrio
• Mangueras LMRP submarinas
• Mangueras de control del preventor de reventones Fireshield 5000
• Mangueras del tensor del elevador
• Mangueras del compensador de la sarta de perforación

Beneficios sostenibles

• Bajo riesgo medioambiental: Los acoplamientos unidos están diseñados para ser la parte más resistente del conjunto, lo que proporciona una seguridad y fiabilidad excepcionales en comparación con los acoplamientos engarzados o estampados.
• Personalizadas para la aplicación: Las mangueras se diseñan y prueban para cada aplicación de perforación con el fin de reducir la huella de carbono de los materiales y de la fabricación.
• Larga vida útil: Las mangueras de perforación Bonded Continental están diseñadas para una vida útil prolongada con el fin de minimizar las sustituciones.

Construcción general de una manguera de perforación de alta presión

• 1. Manguera de perforación de alta presión. Tubo stripwound de acero inoxidable entrelazado: Capa protectora opcional presente en las mangueras de perforación rugosa (por ejemplo, líneas flexibles de estrangulamiento y muerte con revestimiento TauroFlon™). Protege el revestimiento de polímero de daños mecánicos, evita la formación de ampollas en servicio de gas a alta presión y soporta la pared de la manguera flexible.
• 2. Revestimiento de polímero: Actúa como barrera de fluido, protegiendo la construcción de la manguera de medios corrosivos y abrasivos. El grosor del revestimiento depende de la presión interna, el diámetro interior y el medio transportado; se ha seleccionado para resistir el lodo de perforación, los efluentes de pozos, la lechada de cemento, el fluido hidráulico, etc.
• 3. Láminas textiles: Distribuyen las fuerzas de la presión interna.
• 4. Espiral de refuerzo (no mostrada): Protege la manguera contra el colapso bajo tracción axial o presión externa y evita que se retuerza en curvas cerradas.
• 5. Láminas elastoméricas de amortiguación:6. Láminas elastoméricas de amortiguación:7. Láminas elastoméricas de amortiguación: Garantizan la unión adhesiva entre las diferentes láminas.
• 6. Refuerzos de cable de acero de alta resistencia: Elementos principales de carga que determinan la resistencia a la presión interna; los cables están recubiertos de zinc o latón para resistir la corrosión.
• 7. Láminas de conducción de gas: Permiten que los gases difusos migren a los puntos de ventilación.
• 8. Láminas resistentes al fuego: Capa opcional que protege la manguera contra la exposición a la llama a 704°C (1300°F) durante al menos 30 minutos.
• 9. Cubierta elastomérica resistente a los rayos UV: Protege la manguera flexible de los impactos, la abrasión, la intemperie, el agua de mar y el aceite.

Soluciones

• Líneas flexibles Choke & Kill con revestimiento TauroFlon™: Líneas flexibles para circulación de fluidos a alta temperatura dentro y fuera del pozo para controlar la presión del pozo.
• Mangueras rotatorias y vibradoras con acoplamiento de unión:Mangueras de perforación con acoplamiento de unión para el transporte de lodo al accionamiento superior y entre la bomba de lodo y el tubo vertical.
• Líneas flexibles de estrangulamiento y corte con revestimiento de PA:Líneas flexibles utilizadas para la circulación de fluidos dentro y fuera del pozo para controlar la presión del pozo.
• Mangueras rotativas y vibradoras con acoplamiento articulado: Mangueras de perforación con acoplamiento articulado para el transporte de lodo al accionamiento superior y entre la bomba de lodo y el tubo vertical.
• Mangueras rotativas y vibradoras para perforación a alta temperatura: Mangueras destinadas al transporte de lodo a alta temperatura al accionamiento superior y entre la bomba de lodo y el tubo vertical.
• Mangueras de cementación: Mangueras flexibles de alta presión para transportar lodo para cementar el revestimiento del pozo; conectan el colector de la bomba de cementación al cabezal de cementación.
• Mangueras giratorias y vibratorias para perforación en el Ártico: Mangueras diseñadas para temperaturas de trabajo extremadamente bajas.
• Mangueras de refuerzo de lodo: Mangueras de alta presión que proporcionan un suministro adicional de fluido para ayudar al retorno del lodo por el tubo ascendente marino.
• Mangueras de perforación de presión controlada: Líneas de retorno de lodo MPD con clasificación de gas que transportan recortes de lodo y efluentes del pozo desde la unión del tubo ascendente MPD hasta las tuberías de la plataforma.
• Mangueras de conducción hidráulica: Mangueras de alta presión que transportan energía hidráulica a los preventores de reventones submarinos.
• Mangueras de perforación en condiciones de bajo balance: Mangueras giratorias con revestimiento especial para perforación en condiciones de bajo balance con aire, espuma o niebla.
• Mangueras LMRP submarinas: Mangueras flexibles cortas de alta presión para estrangulamiento y muerte y conducto hidráulico en la BOP submarina.
• Mangueras de control del preventor de reventones Fireshield 5000: Mangueras de alta presión que transportan energía hidráulica al preventor de reventones de superficie.
• Mangueras del tensionador del elevador:Mangueras de alta presión para el transporte de fluidos hidráulicos en sistemas de tensionador del elevador en alta mar.
• Mangueras del compensador de la sarta de perforación:Mangueras de alta presión utilizadas en sistemas de tensionador del elevador en alta mar.

Mangueras del compensador de la sarta de perforación:Mangueras de alta presión utilizadas en sistemas de tensionador del elevador en alta mar Características / especificaciones técnicas

• Construcción unida combinando acero y materiales elastoméricos mediante vulcanización; conjuntos de mangueras fabricados como unidades unidas individuales con acoplamientos integrales unidos químicamente.
• Certificaciones: API 7K, API 16C, API 17K (la empresa posee la certificación para estas normas industriales).
• Acoplamientos: acoplamientos unidos diseñados para ser la parte más resistente del conjunto; las alternativas incluyen acoplamientos articulados en función de la aplicación.
• Opciones de revestimiento: Revestimiento de TauroFlon™, revestimiento de PA y otros revestimientos de polímero seleccionados según el medio transportado y la temperatura.
• Tubo flejado con enclavamiento de acero inoxidable opcional para mangueras de diámetro interior rugoso.
• Refuerzos: cable de acero de alta resistencia (recubierto de zinc o latón) para la resistencia a la corrosión; capas textiles para la distribución de la presión.
• Capas ignífugas opcionales resistentes a la exposición a la llama a 704°C (1300°F) durante al menos 30 minutos.
• Cubierta elastomérica resistente a los rayos UV para protección contra impactos, abrasión y medio ambiente.
• Diseñada para aplicaciones de perforación en tierra y mar, incluyendo MPD y uso submarino; soluciones disponibles para altas temperaturas y condiciones árticas.
