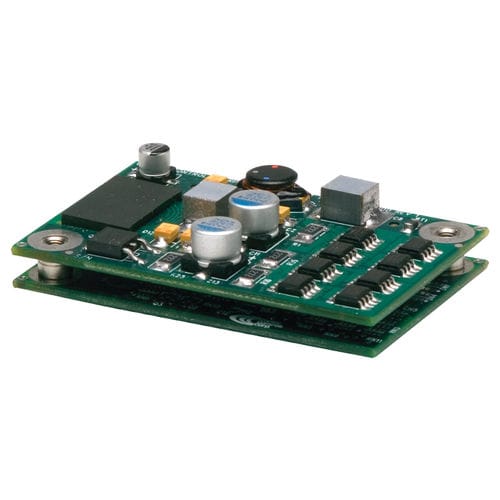

Controlador de motor DC Stepnet STL series

paso a pasodigitalCANopen

El módulo STL Stepnet Micro es un motor paso a paso en un paquete de montaje de tarjeta de PC de 4 pulgadas² que combina la red CANopen con el control 100% digital de los motores paso a paso. La salida de energía es compatible con la mayoría de los motores paso a paso de tamaño NEMA 17 y 23. El pequeño tamaño es muy adecuado para la instrumentación de escritorio y permite combinar el accionamiento del motor, la interfaz, la fuente de alimentación y los circuitos de control en una sola placa de PC. El micro módulo Stepnet también puede funcionar como un controlador autónomo que toma comandos de posición incrementales de los controladores de los motores paso a paso en formato Paso/Dirección o CU/CD, así como comandos de cuadratura A/B de un codificador maestro. La relación entre el paso y la posición del motor es programable para el engranaje electrónico. Especificaciones CORRIENTE CONTINUA 3A PICO DE CORRIENTE 4A TENSIÓN DE SUMINISTRO 20-55 VDC DIMENSIONES 64 x 41 x 16 mm ENTRADAS DIGITALES 12 SALIDAS DIGITALES 4 FEEDBACK Incremental INTERFAZ DE COMANDOS Paso/Dirección, PWM MEDIO AMBIENTE Comercial Modos de control - Indexador, punto a punto, PVT - Camming, Gearing - Posición, Velocidad, Torsión [Modo Servo] - Posición (Microsteptep) Interfaz de mando - CANopen - ASCII y E/S discretas - Comandos de paso - Comando de velocidad/par de torsión PWM - Codificador maestro [Engranaje/Cámara] Comunicaciones - CANopen - RS-232 Comentarios - Codificador digital cuádruple A/B I/O - Digital - 12 entradas, 4 salidas Dimensiones: mm [in] - 64 x 41 x16 [2,5 x 1,6 x 0,6] descripción El micro módulo Stepnet es un controlador de motores paso a paso en un paquete de montaje en placa de 4 en 2 que combina la red CANopen con el control 100% digital de los motores paso a paso. La salida de energía es compatible con la mayoría de los motores paso a paso de tamaño NEMA 17 y 23.
