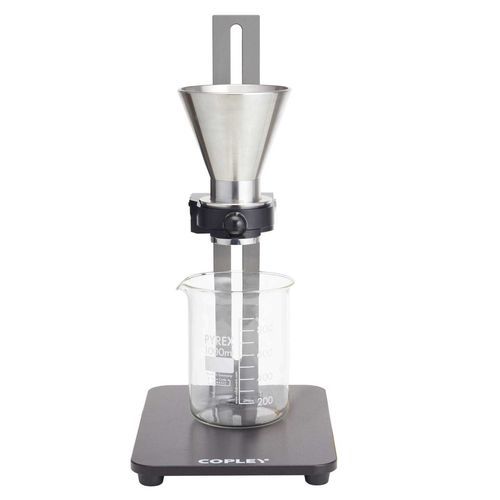

Sistema de prueba de caudal PTW

para investigación y desarrollode laboratoriopara la industria cosmética

Descripción general
El Copley Powder Testing Workstation™ PTW ofrece una solución integrada para ensayos de fluidez y densidad aparente de polvos. Puede configurarse para ejecutar seis métodos reconocidos: Ángulo de reposo; Flujo a través de un orificio mediante cilindro y mediante embudo; Densidad aparente mediante Volúmetro Scott y celda de corte; y Flujo de polvos metálicos (Hall, Gustavsson, Carney). Está diseñado para evaluaciones farmacopeicas y para industrias como farmacéutica, cosmética, alimentación y fabricación aditiva.

Flujo a través de un orificio mediante embudo
Diseñado de acuerdo con USP <1174> y los capítulos 2.9.36 y 2.9.16 de la Ph. Eur. para la fluidez. El módulo utiliza un embudo de acero inoxidable 316 de calidad farmacéutica con boquillas de cambio rápido para simular la descarga en tolvas u otros equipos de producción. Boquillas suministradas: 5 mm, 7 mm, 10 mm, 15 mm y 25 mm. Las pruebas se realizan con un sistema de obturador simple que permite medidas repetibles de masa frente a tiempo y mediciones de masa fija/tiempo fijo. Hay opciones de balanza y temporizador disponibles.

Flujo a través de un orificio mediante cilindro
Cada módulo de cilindro es de acero inoxidable (76 mm x 57 mm) con capacidad de 200 mL. Los módulos incluyen 20 discos intercambiables de acero inoxidable con orificios de precisión de 4 mm a 36 mm. Las pruebas con cilindro se utilizan para:

• Ensayos cuantitativos de fluidez basados en masa fija o tiempo fijo para evaluar la uniformidad y consistencia del flujo de polvo
• Evaluaciones comparativas de las propiedades intrínsecas de flujo mediante un Índice de Fluidez

Ángulo de reposo
El módulo de Ángulo de reposo evalúa las características de fricción para predecir el flujo gravitacional. Incluye una plataforma de ensayo circular de 100 mm de diámetro y un calibrador de altura digital para alturas de polvo hasta 145 mm. El ángulo (θ) se determina a partir de la tangente (altura/50) con la arctan expresada en grados.

Densidad aparente mediante Volúmetro Scott
El Volúmetro Scott se suministra para la medida de densidad aparente/tasada (según USP y Ph. Eur.). La comparación entre densidad aparente y densidad tasada permite calcular el índice de Carr y la relación de Hausner para orientar la manipulación y el almacenamiento.

Flujo de polvos metálicos
Un módulo dedicado a polvos metálicos admite los métodos Hall, Gustavsson y Carney para la fluidez y la densidad aparente de polvos metálicos, proporcionando información relevante para relleno, extendido, compactación y otros procesos de fabricación aditiva/metal.

Accesorios y complementos
El PTW admite múltiples accesorios y opciones, incluidos temporizadores, adaptadores para balanzas, kit de puesta a tierra antiestático, agitador, soportes para embudos y cilindros, y el Powder Testing Assistant PTA 100i para pruebas guiadas y cálculos automatizados.

Especificaciones técnicas

• Métodos compatibles: Ángulo de reposo; Flujo a través de orificio mediante cilindro; Flujo a través de orificio mediante embudo; Densidad aparente mediante Volúmetro Scott; Celda de corte; Flujo de polvos metálicos (Hall, Gustavsson, Carney)
• Material del embudo: acero inoxidable 316 de calidad farmacéutica
• Boquillas suministradas: 5 mm, 7 mm, 10 mm, 15 mm, 25 mm (cambio rápido)
• Dimensiones del cilindro: 76 mm x 57 mm, capacidad 200 mL
• Discos de cilindro: 20 discos intercambiables en acero inoxidable, rango de orificios 4 mm–36 mm
• Accesorios opcionales: Temporizador; Adaptadores para balanzas; Kit de puesta a tierra antiestático; Agitador; Soportes de almacenamiento para embudo y cilindro
• Opciones de balanza / referencias de catálogo: ejemplos 1673, 1664, 1665
• Referencias de catálogo / accesorios (ejemplos): 1670 (PTW Stand and Shutter), 1671 (Cylinder Attachment), 1672 (Funnel Attachment), 1674 (Angle of Repose Attachment), 1676 (Stirrer Attachment), 1677 (Anti-static Grounding Kit), 1678 (Timer Attachment), 1680 (Powder Testing Assistant™ PTA 100i), 1681 (Metal Powder Testing Apparatus), 6310 (Scott Volumeter & PTW)
• Cumplimiento farmacopéico / normas: Ph. Eur. 2.9.36 y 2.9.16; USP <1174> (Flowability); Ph. Eur. 2.9.34 y USP <616> para densidad aparente (Volúmetro Scott); ISO-3923-2, ISO 3923-1 y normas ISO/ASTM relevantes para polvos metálicos (p.ej. ISO 3923:2018, ISO 4490:2018, ISO 13517:2020, ASTM B213-20, ASTM B417-22, ASTM B964-23, ASTM B329-20)
• Diseñado para facilitar la limpieza y ofrecer construcción duradera
• Compatibilidad: se integra con Powder Testing Assistant™ PTA 100i para métodos guiados, cálculos automáticos y registro de resultados
