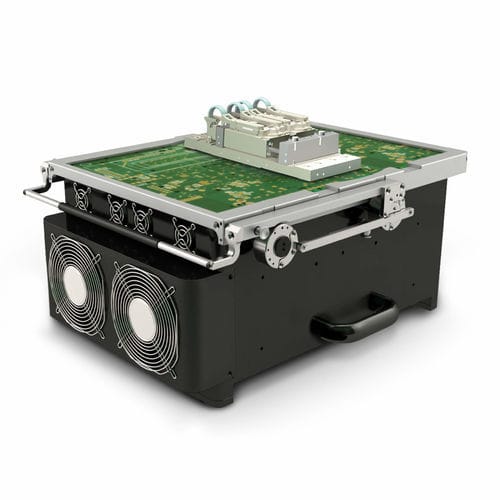

Sistema de prueba para la industria electrónica DMT EVO

para investigación y desarrollode laboratoriode circuitos integrados analógicos

Descripción general
El DMT EVO es un equipo ATE compacto para señales mixtas y digitales, diseñado para la caracterización y validación eficiente de circuitos integrados en R&D, laboratorio, preproducción y postproducción. El chasis modular admite hasta 5 ranuras para combinar fuentes de alimentación, módulos digitales, AWG/digitalizadores y unidades de medida en una plataforma escalable. El control se realiza mediante una interfaz gráfica intuitiva y se acelera con Kronos, generador automático de programas de prueba.

Ventajas clave

• Huella extremadamente reducida que permite alta densidad de recursos en entornos de laboratorio y preproducción.
• Generador automático Kronos para acortar el tiempo de desarrollo de tests y acelerar el time‑to‑market.
• Herramientas de depuración integradas, incluido osciloscopio para análisis y resolución de fallos.
• Combinaciones modulares flexibles: configurable hasta 5 ranuras según requisitos de test.
• Orientado a la caracterización de dispositivos analógicos y mixed‑signal durante todo el ciclo de vida.

Presentación / Aspectos destacados

• Arquitectura de mainframe modular (hasta 5 ranuras) para integración escalable de instrumentos.
• Alta integración de hardware que ofrece amplios recursos en un espacio reducido.
• El software Kronos convierte descripciones de pruebas en código de test optimizado.
• Interfaz gráfica pensada para diseñadores e ingenieros de test; necesidad mínima de programación.
• Adecuado para validación en laboratorio, R&D, preproducción y pruebas finales del producto envasado.

Capacidades de instrumentos incluidas (por ranura y sistema)

• Fuentes DC (DCS): familias HP, MP y LP para distintos rangos de potencia.
• E/S digitales: canales digitales de alta densidad con memoria de patrones y soporte DSIO.
• Medición temporal, metrología diferencial, AWG y digitalizador para captura analógica precisa y sincronización.
• Funcionalidad de picoamperímetro para medición de corrientes muy bajas con alta resolución.

Especificaciones técnicas

• Modelo (nombre comercial): DMT EVO
• Arquitectura del sistema: chasis modular, hasta 5 ranuras (configurable)
• Dimensiones (D × W × H): 500 mm × 350 mm × 230 mm
• DCS HP: 8 canales, ±80 V / ±10 A (floating)
• DCS MP: 40 canales, -80 V / +110 V @ ±4 A
• DCS LP: 80 canales, -80 V / +110 V @ ±200 mA
• Canales digitales: hasta 256 canales digitales por ranura (200/400 MHz)
• PPMU digital: 256 PPMU por placa
• Rango eléctrico E/S digitales: −1.25 V a 6.75 V; 50 mA drive; carga activa ±12 mA
• Memoria de patrones / DSIO: 64 M pattern y 32 M DSIO (por recurso relevante)
• AWG / Digitalizador / TMS / Meter diferencial: 8 canales AWG 400 MSPS; 8 canales digitalizador 80 MSPS (TMS); 8 medidores diferenciales
• Densidad AWG & digitalizador: hasta 16 AWG/digitalizador por ranura (según configuración)
• Medición temporal & metrología diferencial: soporta hasta 32 mux4
• Picoamperímetro: rango de corriente 2 nA a 2 µA (precisión hasta ±20 pA)
• Software: interfaz gráfica; Kronos generador automático de programas de test incluido
• Casos de uso típicos: caracterización de IC, desarrollo de tests mixed‑signal, R&D, laboratorio y preproducción
