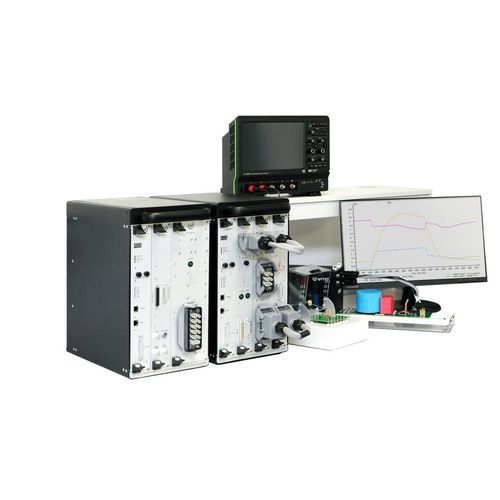

Comprobador de capacidad Quasar200

de funcionamientode seguridadde seguridad eléctrica

Producto
ITEM 776-030-00 — Probadores de caracterización de potencia

Visión general
Los dispositivos de potencia de banda prohibida ancha (WBG) como SiC y GaN requieren métodos de medida específicos debido a mayores potencias, conmutación más rápida y normas estrictas (JESD 24-9, JESD 24-10, AQG-324). Quasar200 y Pulsar600 son plataformas configuradas para la caracterización DC y AC de dispositivos Si, GaN y SiC. Quasar200 está orientado a Si, GaN y SiC de baja potencia; Pulsar600 está diseñado para aplicaciones de corriente ultraalta, incluidas pruebas para SiC, inversores y automoción.

Beneficios clave

• Solución llave en mano — Capacidades completas de medición DC y AC con zócalos de prueba de baja inductancia para diferentes encapsulados y bare die.
• Integridad de medida — Alta precisión absoluta y reproducibilidad sistema a sistema para datos fiables y repetibles.
• Seguridad operativa — Entorno de prueba cerrado, enclavamientos hardware y protección SocketSafe™ para mitigar fallos catastróficos del DUT.

Presentación del producto
Hardware modular y software intuitivo agilizan la puesta en marcha, la ejecución de pruebas y la generación de informes. Los sistemas incluyen un controlador Linux y opciones de calibración trazable UKAS para laboratorios de I+D, desarrollo y preproducción que necesitan trazabilidad y registros de auditoría.

Precisión
Instrumentación de alta banda y control temporal de precisión capturan transitorios de conmutación en rango de nanosegundos. La auto-calibración integrada y la supervisión en tiempo real mantienen las condiciones de medida y favorecen la coherencia entre sistemas.

Seguridad
Los sistemas ofrecen un área de prueba totalmente cerrada con enclavamientos monitorizados para ensayos de alta tensión/alta corriente. La tecnología SocketSafe™ elimina rápidamente la energía del DUT en caso de fallo catastrófico, protegiendo el zócalo y el hardware de medida. Cumplimiento: marcado CE y diseño en línea con prácticas SEMI, con referencias calibradas UKAS.

Especificaciones
FEATURES/CONFIGURATIONS | Quasar200 | Pulsar600
AC Source — Voltage | 1.200 V | 1.400 V
AC Source — Current | 1.200 A | 3.000 A
AC Source — Short Circuit Current | 2.000 A | 10.000 A
AC Source — Gate Voltage | -25V to 0V, 0V to 25V | -25V to 0V, 0V to 25V

AC Measure — Voltage Accuracy | 2% of range | 2% of range
AC Measure — Current Accuracy | 1% of range | 1% of range
AC Measure — Voltage Measurement Range | 2.000 V | 2.000 V
AC Measure — Current Measurement Range | 3.000 A incluido; opción 1.000 A | 6.000 A incluido; opciones 3.000 A y 12.000 A
AC Measure — Probe Bandwidth | 400 MHz | 120 MHz

Misc. — Gate Resistance | 1 a 255 Ω | 1 a 255 Ω
Misc. — Load Inductor | Inductor enchufable 100 μH | Inductor enchufable 100 μH
Misc. — DC Link Capacitance | 2–3 mF + 35–40 μF | 2–3 mF + 35–40 μF
Misc. — Parasitic Stray Inductance | <30 nH típico | <30 nH típico

DC Source — Voltage | 3.000 V | 3.000 V
DC Source — Current Drive Range (HV) | 100 nA - 100 mA | 100 nA - 100 mA
DC Source — Current Drive Range (LV) | 100 nA - 1.000 A | 100 nA - 1.000 A
DC Source — Current | 200 A | 600 A
DC Source — Floating Vx range | 25 V, 100 nA – 1 mA | 25 V, 100 nA – 1 mA

DC Measure — Accuracy | 0,10% | 0,10%
DC Measure — Resolution | 16 bit across ±125% of range | 16 bit across ±125% of range
System — Minimum Requirements | Controlador Linux (incluido) e ipWORKS v5.51 o posterior | Controlador Linux (incluido) e ipWORKS v5.51 o posterior
System — Certifications | CE, SEMI S2, S8, ISO 9001 | CE, SEMI S2, S8, ISO 9001

Características técnicas

• Dispositivos objetivo: Si, GaN, SiC y bare die para caracterización WBG.
• Quasar200: optimizado para pruebas de Si, GaN y SiC de baja potencia.
• Pulsar600: diseñado para aplicaciones de corriente ultraalta (SiC, inversores, automoción).
• Capacidad de alta tensión: hasta 3.000 V DC; conmutación AC hasta 1.400 V según modelo.
• Capacidad de alta corriente: rangos de conmutación/medida en varios kA; manejo de cortocircuito hasta 10.000 A según modelo.
• Diseño de bajas parasitarias: <30 nH típico en rutas de prueba AC.
• Ancho de banda de sonda: hasta 400 MHz (Quasar200) y 120 MHz (Pulsar600).
• Precisión de medida: DC 0,10%; AC voltaje 2% de la gama; AC corriente 1% de la gama.
• Resolución: adquisición de 16 bits en ±125% de la gama.
• Control de puerta: resistencia de puerta configurable 1–255 Ω y rangos de tensión -25V a 0V y 0V a 25V.
• Protección: SocketSafe™, entorno de prueba cerrado y enclavamientos hardware.
• Calibración y conformidad: opciones de calibración trazable UKAS; marcado CE y diseño conforme a SEMI.
• Software: controlador Linux incluido; ipWORKS v5.51 o posterior requerido.
