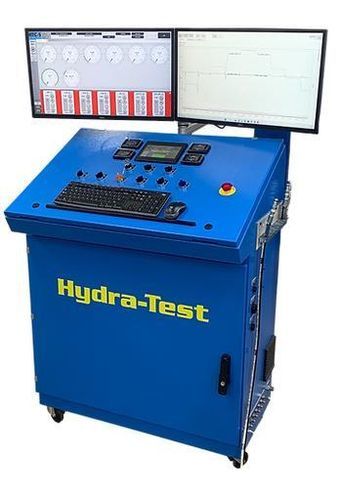

Controlador digital configurable a través de software HT-DCC Deluxe

para bancos de pruebaprogramable

Descripción
Sistema de control de dinamómetro de transmisión de uso general para dinamómetros Axi-line y Mustang. Sustituye controles obsoletos por una solución integrada montada en carro. Emplea el controlador HTC-S con arquitectura de procesador moderna que permite actualizaciones de firmware continuas y ampliación de capacidades. Ejecuta el software Hydra-Test Dyno Control, derivado de la plataforma de cuerpo de válvulas y con mejoras continuas impulsadas por los comentarios de la industria.

Principales características

• Controles dyno completos, manuales y automáticos, para pruebas manuales o automatizadas
• Control completo de solenoides compatible con transmisiones modernas
• Hardware compatible con el controlador TEHCM
• Tecnología moderna de procesador y de accionamiento de solenoides
• Diseñado para futuras actualizaciones de firmware y expansión
• Desarrollo continuo de software según necesidades del cliente
• Uso estandarizado del controlador HTC-S en la gama de productos

Compatibilidad y servicios

• Entradas y salidas configurables para conectar a cualquier dinamómetro de transmisión Axi-line o Mustang
• Adaptadores disponibles para cables de prueba Axi-line y Zoom
• Instalación in situ, formación de operadores y puesta en marcha

Software y facilidad de uso

• Plataforma de software Hydra-Test fácil de usar
• Guiones preescritos para muchas transmisiones comunes que aceleran la puesta en marcha
• Edición completa de scripts mediante el editor HTC-S para desarrollar pruebas personalizadas

Características / especificaciones técnicas

• 4 salidas analógicas aisladas para control Dyno (velocidad, par del motor, carga de salida)
• 16 controladores de solenoide high- o low-side con monitorización de corriente (capacidad 4 A)
• Componentes de circuito de paro de emergencia con certificación de seguridad y PLC de monitorización
• Controles e indicadores manuales en el carro
• Sistema DAQ « Chart Recording » de Hydra-Test para registrar datos de referencia
• Editor de secuencias HTC-S para secuencias personalizadas y parámetros de modulación de solenoides
• PC Windows 11 con doble monitor (8 GB RAM, 256 GB SSD, Intel i5 o superior)
• Diseñado para funcionar con el controlador Hydra-Test TEHCM
• Alimentación – 120 VAC, 15 A
• 16 entradas analógicas dedicadas a presiones del dinamómetro y de la transmisión
• 3 entradas de velocidad genéricas (sensores de 2 o 3 hilos, 20–100 PPR)
• 3 entradas de par I/O genéricas (una tensión de accionamiento, dos acondicionadores de señal para galgas extensométricas)
• 7 sensores de presión principal/embrague (0–500 PSI)
• 1 sensor de presión del enfriador (0–200 PSI)
• 1 sensor de flujo del enfriador (0–6 GPM)
• 1 sensor de temperatura del enfriador (0–300 °F)
• 16 entradas analógicas dedicadas a señales/captores internos de la transmisión
• 4 entradas de sensor de velocidad (3 hilos)
• 1 entrada de sensor de temperatura de transmisión
• 1 entrada de transductor de presión de transmisión
• 8 entradas digitales para interruptores de presión / interruptores MLP
• 2 entradas PWM para sensor indicador de rango Ford o Allison
