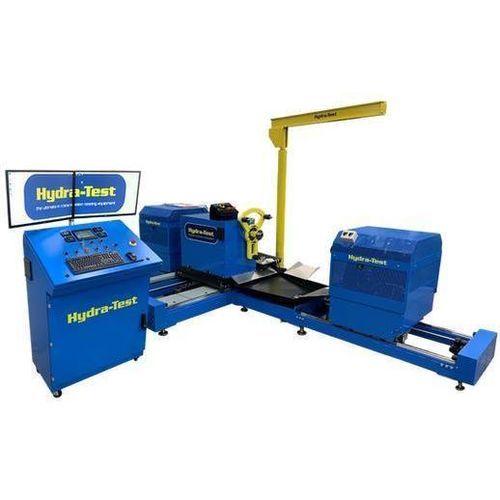

Dinamómetro rotativo HT-DCC Deluxe

para motorpara la medición de la carga

Resumen
El sistema de dinamómetro de transmisión de Hydra-Test es una solución modular y escalable para ensayos controlados de transmisiones y adquisición de datos. Integra el controlador HTC-S y el software HT-DCC Deluxe para gestionar el banco, recoger datos y controlar las secuencias de prueba.

Resumen del producto
El Hydra-Dyno HD 400 se puede configurar para unidades con tracción delantera, trasera o total, así como para transmisiones más grandes on/off-highway y pruebas de flotas de alto volumen. La plataforma admite escalado de la potencia del motor y de las unidades de carga según los requisitos de ensayo.

Características clave

• Controlador HTC-S para DAQ, control del dinamómetro y de la transmisión.
• Interfaz HT-DCC Deluxe con recopilación de datos avanzada y opciones de análisis.
• Arquitectura escalable para aplicaciones FWD, RWD o AWD y unidades on/off-highway mayores.
• Montaje directo con adaptadores mecánicos Axi-line; cables adaptadores para arneses Axi-line y Zoom.
• Controles de motor y unidad de carga probados con desarrollo continuo del controlador y software.
• Actualizaciones de software gratuitas durante 1 año desde el envío.

Configuraciones disponibles / Opciones de carga y accionamiento

• Capacidad de accionamiento configurable de 40 a 100 HP (modelo base 40 HP; ≈30 kW).
• Opciones de tensión: 208 / 240 / 480 VAC.
• Unidades de carga con freno eléctrico variable disponibles para transmisiones RWD, FWD o AWD; capacidad de carga escalable (base 500 lb-ft).

Compatibilidad
Los adaptadores mecánicos siguen las dimensiones Axi-line: las placas maestras, carretes y espaciadores Axi-line existentes encajan directamente en las fijaciones de base del Hydra-Dyno, simplificando la integración con los accesorios de prueba habituales.

Notas del modelo y configuración base
Configuración base: motor de 40 HP con unidades de carga de 500 lb-ft. El sistema está diseñado para una ampliación sencilla a combinaciones de motor/carga superiores según el alcance de las pruebas.

Características / especificaciones técnicas

• Controlador: HTC-S (DAQ, control de dinamómetro y transmisión)
• Control mejorado: HT-DCC Deluxe (versión mejorada)
• Capacidad de accionamiento base: 40 HP (~30 kW)
• Capacidad de carga base: unidades 500 lb-ft (escalables)
• Opciones de tensión: 208 / 240 / 480 VAC
• Rango de capacidad de accionamiento: 40–100 HP (configurable)
• Tipo de carga: unidades de freno eléctrico variable (apto para RWD, FWD, AWD)
• Compatibilidad mecánica: montaje directo con adaptadores Axi-line; cables adaptadores para arneses Axi-line y Zoom
• Actualizaciones de software: actualizaciones gratuitas durante 1 año desde el envío
