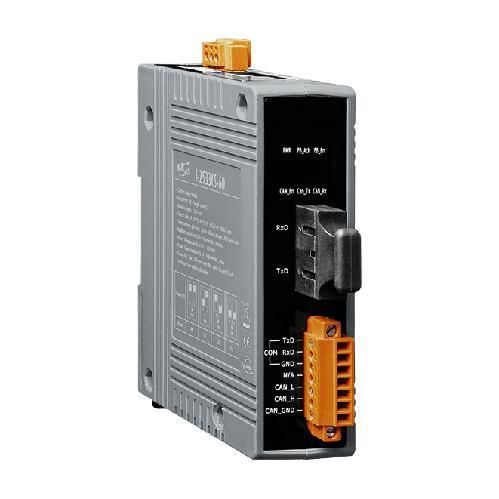

Convertidor óptico-eléctrico I-2533CS-60

de comunicacionesde fibras ópticasCAN Bus

Descripción general
El I-2533CS-60 es un puente CAN local que convierte las señales eléctricas del bus CAN a transmisión por fibra óptica monomodo. Proporciona aislamiento galvánico y amplía la separación física entre segmentos CAN, permitiendo la interconexión fiable de dos redes CAN a larga distancia y admitiendo diferentes velocidades de baudios CAN en cada lado.

Puntos clave

• Amplía el alcance del bus CAN hasta 60 km sobre fibra monomodo SC, independientemente de la velocidad CAN.
• El aislamiento galvánico evita que errores de bus en una red afecten a la otra.
• Permite la comunicación entre redes CAN que operan a diferentes velocidades para una integración flexible.

Características

• Conector SC, fibra monomodo, interfaz 100Base-FX.
• Distancia máxima de transmisión: hasta 60 km.
• Transceptor CAN: NXP TJA1042; compatible con CAN 2.0A y CAN 2.0B.
• Aislamiento de 2500 Vrms en el lado CAN.
• Conmutador rotativo para selección de la velocidad CAN y soporte de velocidades definidas por el usuario.
• Resistencia de terminación de 120 Ω conmutables integrada.
• Detección de rotura de fibra e indicadores de diagnóstico.
• Herramienta utilitaria para configuración de filtros de mensajes CAN.
• Bloque de conexiones desmontable para montaje en riel DIN.
• Los puertos CAN con el mismo ID de grupo pueden comunicarse entre sí.

Especificaciones técnicas

• Modelo: serie I-2533CS-60.
• Función: puente CAN local (CAN eléctrico ⇄ fibra óptica monomodo).
• Conector/tipo de fibra: SC, monomodo, 100Base-FX.
• Distancia máxima de transmisión por fibra: hasta 60 km.
• Transceptor CAN: NXP TJA1042.
• Normas CAN compatibles: CAN 2.0A, CAN 2.0B, conforme a ISO 11898-2.
• Aislamiento: 2500 Vrms en el lado CAN.
• Configuración de velocidad: conmutador rotativo; admite velocidades definidas por el usuario y velocidades distintas entre redes.
• Terminación: resistencia de terminación de 120 Ω conmutables integrada.
• Montaje: bloque de conexiones desmontable para montaje en riel DIN.
• Diagnósticos/herramientas: detección de rotura de fibra; utilidad para configuración de filtros de mensajes CAN.
• Comportamiento de red: aísla errores de bus entre redes; permite la comunicación entre redes con velocidades distintas.
