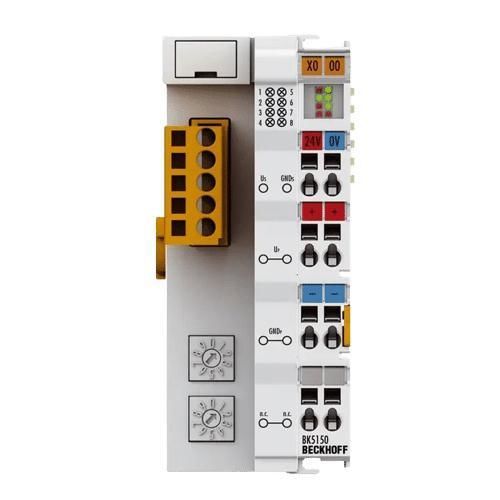

Bloque de conexión en riel-DIN BK5150

para módulo E/Scompacto

Descripción del producto
El acoplador de bus BK5150 para los controladores COMPACT CANopen amplía el sistema de terminales de bus Beckhoff con un módulo compacto y optimizado en coste. Soporta hasta 64 terminales de bus; con la interfaz de extensión K‑Bus (KL9020 y KL9050) se pueden conectar hasta 255 terminales. El acoplador ofrece detección automática de la velocidad de transmisión hasta 1 Mbaud y dos conmutadores de selección de dirección. Se suministra un conector abierto de 5 pines para la conexión de campo; opcionalmente se puede montar el conector ZS1052-3000 con resistencia de terminación integrada.

Características

• Soporta 64 terminales (hasta 255 con KL9020 / KL9050)
• E/S digitales: hasta 960 señales
• E/S analógicas: hasta 60 señales
• PDOs (CANopen): 16 Rx / 16 Tx
• Funciones CANopen: life/node guarding, heartbeat, emergency object, mapeo de objetos, store/restore
• Detección automática de baud hasta 1 Mbaud
• Asignación de dirección mediante dos conmutadores
• Conector de campo: conector abierto de 5 pines (enchufe incluido)
• Conector opcional: ZS1052-3000 con resistencia de terminación integrada
• Configuración vía software KS2000 o mediante el controlador

Especificaciones técnicas

• Modelo: BK5150
• Protocolo de bus: CANopen
• Compatibilidad: sistema de terminales Beckhoff (controladores COMPACT CANopen)
• Terminales soportados: 64 (hasta 255 con KL9020 / KL9050)
• E/S digitales: hasta 960 entradas/salidas
• E/S analógicas: hasta 60 entradas/salidas
• PDOs: 16 Rx / 16 Tx
• Baud rate: detección automática hasta 1 Mbaud
• Conectividad: conector abierto de 5 pines (enchufe incluido); conector de terminación opcional ZS1052-3000
• Configuración: vía KS2000 o mediante controlador
