Módulo de entrada analógico DomBus21

digitalModbusRS-485

Resumen

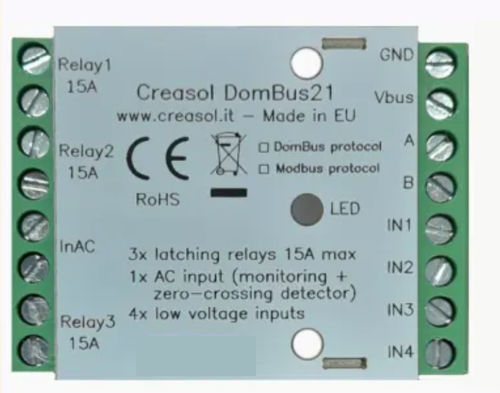

El Creasol DomBus21 es un módulo de bajo consumo con relés bistables para control y supervisión de cargas. Dispone de tres relés SPST bistables, una entrada AC opto‑aislada para detección de presencia/zéro‑cross y cuatro entradas de baja tensión configurables (analógicas o digitales). Módulo compacto apto para cajas empotradas y de unión, comunica mediante bus RS485 industrial.

Funciones principales

• 3 relés bistables SPST de 15 A cada uno, para activar/desactivar cargas o generadores (hasta 3 kW por relé, 250 Vac).
• 1 entrada AC opto‑aislada (100–250 V) para detección de presencia y cruce por cero.
• 4 entradas de baja tensión configurables: analógica (NTC 10k), digital (pulsador, twinbutton), sensor de alarma (balanceado) o contador/pulsos.
• Consumo muy bajo (~15 mW) por el uso de relés bistables con bobina activa solo durante transiciones.
• Opciones de firmware: DomBus (multi‑maestro, eventos DCMD) o Modbus RTU (master/slave).
• Bus RS485 industrial (115200 bps) para largas distancias; dimensiones compactas 59 × 42 × 21 mm.

Aplicaciones típicas / ejemplos

• Controlar bombas de calor o calderas para eliminar consumo en standby.
• Cortar alimentación de portones/garajes para evitar robos cuando hay alarma.
• Desconectar inversores fotovoltaicos pequeños por la noche o en tormentas.
• Control de alumbrado exterior y cargas de larga duración con consumo de espera cercano a cero.

Características

• 3× relés bistables SPST 15 A: bobina activada únicamente durante cambios de estado (sin corriente continua en bobina).
• 1× entrada AC opto‑aislada (100–250 V) para detección de cruce por cero y presencia.
• 4× entradas de baja tensión configurables: IN1..IN4 soportan analógico, digital, twinbutton, contador, SENSOR_ALARM, NTC.
• ≈15 mW de consumo incluso con relés en ON.
• Firmwares: DomBus (compatible con Domoticz y vía DomBusGateway con MQTT para Home Assistant, Node‑RED, OpenHAB, ioBroker) o Modbus RTU.
• Bus RS485 industrial: 115200 bps, recomendado hasta ~500 m con cable de alarma.
• Compacto: 59 × 42 × 21 mm, cabe en cajas empotradas y de unión.

Capacidades de puertos DomBus21 (firmware DomBus)
Dirección por defecto: 0xff21
Puerto 1 - RL1: OUT_DIGITAL. Relé SPST 15 A bistable; bobina activa solo durante transiciones. INAC debe conectarse a la red para manejo de cruce por cero.
Puerto 2 - RL2: OUT_DIGITAL. Igual que RL1.
Puerto 3 - RL3: OUT_DIGITAL. Igual que RL1.
Puerto 4 - INAC: IN_AC, IN_COUNTER. Entrada AC opto‑aislada (100–250 V) para detección de presencia y cruce por cero; puede monitorizar retroalimentación de interruptor, PIR 230 V, detección de encendido de electrodomésticos.
Puerto 5 - IN1: IN_DIGITAL, IN_DIGITAL_PULLDOWN, IN_ANALOG, IN_TWINBUTTON, IN_COUNTER, SENSOR_ALARM. Entrada analógica/digital con pull‑up 10k a 3.3 V; utilizar GND común.
Puerto 6 - IN2: mismas capacidades que IN1.
Puerto 7 - IN3: IN_DIGITAL, IN_DIGITAL_PULLDOWN, IN_ANALOG, IN_COUNTER. Opciones de pull‑up/pull‑down; GND común.
Puerto 8 - IN4: Igual que IN3.

Capacidades Modbus RTU (firmware Modbus)
Al encender el módulo indica dirección Modbus (reg 8192), baudios (8193) y paridad (8194) mediante LED. Dirección esclava Modbus por defecto: 33 (0x21).
Ejemplos de registros: Addr 0..2 controlan RL1..RL3 (0=OFF, 1 o 65280=ON, otros valores = ON temporizado). Addr 3 = INAC (0=OFF, 1=ON). Addr 4..7 = IN1..IN4 (0=OFF, 1=ON o rangos analógicos si están configurados). Registros detallados para opciones de puerto, inversión, tiempos, velocidad serie y versión de firmware.

DCMD / automatización (firmware DomBus)
Los puertos aceptan comandos DCMD y generan eventos (OFF, ON, PULSE, PULSE1/2/4, rangos VALUE). DCMD permite automatizaciones locales entre módulos que funcionan aunque el controlador central esté desconectado (p. ej. conmutaciones por pulsos, acciones según umbrales de sensores).

Notas de aplicación y puntos de instalación

• La detección por cruce por cero en INAC reduce la corriente de arranque en cargas capacitivas y limita sobretensiones en cargas inductivas al desconectar.
• Cableado RS485: preferir bus lineal con resistencias de terminación 100–150 Ω en ambos extremos; apantallar a GND por un solo lado; GND común entre equipos.
• Alimentación: disponer de 12 V estable con UPS/respaldo si se requiere operación durante cortes.

Seguridad e instalación
DomBus21 soporta hasta 15 A por relé (250 Vac). Verificar conexiones, fusibles adecuados y sección de cable. Comprobar calentamiento de bornes bajo carga (ej. cámara IR) y cumplir normas eléctricas locales.

Especificaciones técnicas

• Modelo: Creasol DomBus21
• Relés: 3 × SPST bistables, 15 A, 250 Vac (≈3 kW por relé)
• Entrada AC: 1 × INAC opto‑aislada, 100–250 Vac (detección cruce por cero & presencia)
• Entradas baja tensión: 4 entradas configurables (analógico/digital/twinbutton/contador/SENSOR_ALARM/NTC)
• Consumo: ≈15 mW (incluso con relés ON)
• Bus: RS485 industrial, 115200 bps (DomBus); recomendado hasta ~500 m
• Protocolos: DomBus (multi‑maestro) o Modbus RTU
• Dimensiones: 59 × 42 × 21 mm
• Direcciones por defecto: DomBus 0xff21; Modbus esclavo 33 (0x21)
