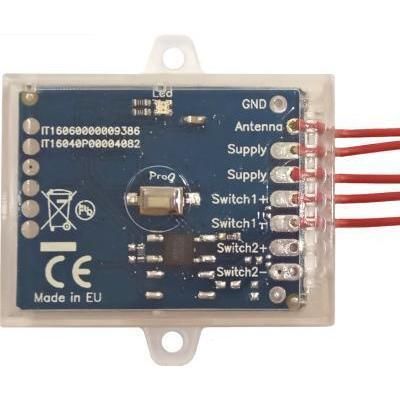

Módulo receptor sin cable UniRec1

radioAMFM

Descripción
Receptor universal compacto (41 × 31 × 11 mm) compatible con la mayoría de mandos a distancia que transmiten entre 224 MHz y 868 MHz. Soporta AM/OOK y FSK/FM, códigos fijos y rolling. Puede programarse para recibir una o dos frecuencias (incluso con modulaciones diferentes).

Funcionamiento principal
Al recibir un código válido, el receptor activa un optoacoplador entre Switch+ y Switch-, emulando una entrada de pulsador de baja tensión para una placa electrónica (p. ej. automatismo de puerta). La salida está optoaislada: 50 mA máx., 40 Vcc máx. La frecuencia y el comportamiento de la salida son programables (bistable, mantener, temporizador: 250 ms–60 min). Memoria para hasta 1000 mandos (número real según complejidad de códigos; p. ej. hasta ~600 mandos rolling KeeLoq).

Instalación y cableado

• Conectar los dos cables marcados "Supply" a la fuente de alimentación.
• Conectar Switch+ al terminal positivo de la entrada de pulsador de la placa controlada.
• Conectar Switch- al terminal negativo de la entrada de pulsador de la placa controlada.

Comprobar con un comprobador que la entrada de la placa controlada es < 40 Vcc y < 50 mA.

Notas sobre entradas AC
Si la entrada de pulsador de la placa utiliza corriente alterna, seleccione una variante con salidas por relé para control AC (existen otros modelos).

Características

• Control inalámbrico de placas electrónicas con entrada de pulsador DC de baja tensión (40 V máx., 50 mA máx.).
• Muy compacto: 41 × 31 × 11 mm.
• Alimentación: 7–36 Vcc o 7–27 Vac; convertidor DC/DC interno para bajo consumo.
• Cinco cables preinstalados de 20 cm: 1 antena, 2 alimentación, 2 salidas (Switch+ / Switch-).
• Antena: cortar a ~17 cm para 433–434 MHz o ~8 cm para 868 MHz; mantener plana, horizontal o vertical.
• Frecuencias seleccionables por usuario (muchos presets; algunas frecuencias restringidas en la UE).
• Soporta OOK (AM) y FSK (FM); desviaciones FM 12 y 24 kHz; AM banda estándar y estrecha.
• Modo doble frecuencia: una o dos frecuencias/modulaciones programables simultáneamente.
• Compatible con mandos de código fijo y rolling de múltiples marcas; distintos tipos pueden convivir.
• Admite aprendizaje mediante mandos maestros (habilitación remota del aprendizaje durante 10 s).

Frecuencias soportadas (ejemplos seleccionables)
433.42, 433.92, 434.15, 434.42, 868.3, 868.5, 868.8, 315*, 224.500*, 224.750*, 270*, 280*, 284*, 286*, 287*, 288*, 289*, 290*, 292*, 300*, 302*, 303*, 306*, 310*, 318*, 330*, 340*, 390*, 403.55*, 418* MHz
Nota: las frecuencias marcadas con * no pueden usarse dentro de la UE. La frecuencia del transmisor debe ser estable; el receptor no funciona con transmisores sin cristal o resonador SAW (transmisores inestables alrededor de ~300 MHz).

Aplicaciones típicas / casos de uso

• Activar la entrada "start" de una placa de control de puertas, garajes o barreras.
• Controlar equipos que originalmente emplean frecuencias de mando obsoletas (p. ej. 418 MHz, 315 MHz).
• Aumentar la compatibilidad de mandos de un automatismo aceptando diferentes marcas y frecuencias.
• Añadir control inalámbrico a una placa electrónica que no tenía entrada RF integrada.

Aprendizaje y programación
El aprendizaje se realiza con el botón Prog. Se puede programar la segunda frecuencia receptora y su modulación; la segunda frecuencia puede activarse o desactivarse. Modos de salida, temporizadores y límites de sensibilidad son configurables para reducir disparos espurios de largo alcance.

Embalaje y notas
Fabricado en Europa. Suministrado en blíster transparente re‑cerrable y reciclable con instrucciones multilingües impresas. Personalización OEM disponible para pedidos por volumen.

Especificaciones técnicas

• Modelo: UniRec1 (receptor universal multifrecuencia de canal único).
• Dimensiones: 41 × 31 × 11 mm.
• Alimentación: 7–36 Vcc o 7–27 Vac (la polaridad no importa en los cables de alimentación cuando se usa DC).
• Consumo: bajo gracias al convertidor DC/DC interno.
• Salidas: salida con optoacoplador que simula pulsador (Switch+ / Switch-) ; corriente máxima 50 mA ; tensión máxima 40 Vcc.
• Antena: cable único ; cortar a ~17 cm para 433–434 MHz o ~8 cm para 868 MHz ; mantener plano, horizontal o vertical.
• Modulaciones soportadas: OOK (AM) banda estándar y estrecha ; FSK (FM) con desviación 12 kHz y 24 kHz.
• Recepción: mono o doble frecuencia (dos frecuencias/modulaciones programables simultáneamente).
• Memoria: hasta 1000 mandos (dependiendo de la complejidad de los códigos).
• Modos de salida: bistable, mantenimiento, temporizador configurable de 250 ms a 60 minutos ; opciones de polaridad y comportamientos especiales (p. ej. bloqueo eléctrico antes de arrancar motor).
• Programación: mediante botón Prog ; soporta mandos maestros para habilitar el aprendizaje de forma remota.
• Embalaje: suministrado en blíster re‑cerrable ; instrucciones incluidas.
