Contacto de puertas inalámbrico UniLock

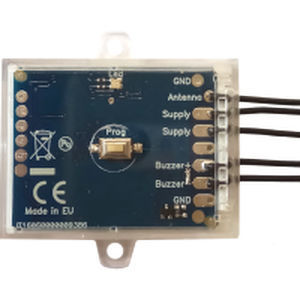

Contacto de puertas inalámbrico - UniLock - Creasol
Contacto de puertas inalámbrico - UniLock - Creasol
Añadir a mis favoritos
Añadir al comparador

Características

Especificaciones
inalámbrico

Descripción

Descripción general
  • Módulo receptor compacto para abrir puertas peatonales o principales equipadas con cerraduras eléctricas con solenoide utilizando la mayoría de mandos a distancia que transmiten entre 220 MHz y 868 MHz (OOK/FSK, códigos fijos y rolling).


Capacidades principales
  • Funciona sin alimentación externa ni batería aprovechando la pequeña corriente del circuito del pulsador existente dentro de la caja de control de la puerta.
  • Frecuencia de recepción seleccionable por el usuario (varias frecuencias soportadas; algunas restringidas en ciertas regiones).
  • Soporta modulaciones OOK (AM) y FSK (FM) (desviaciones FM 12,5 o 25 kHz).
  • Funcionamiento de doble frecuencia: puede recibir en una o dos frecuencias/modulaciones simultáneamente.
  • Puede memorizar hasta 60 mandos (códigos fijos y rolling), gestionando distintos tipos de mandos simultáneamente.
  • Salidas por pulsos configurables: 1–4 pulsos y duraciones de 100, 200, 400 o 600 ms.


Cómo funciona
  • Cuando un mando memorizado transmite un código conocido, UniLock conecta internamente los dos hilos de alimentación en paralelo (simulando un pulsador) para que la cerradura reciba corriente y la puerta se abra.
  • Un hilo funciona como antena (no debe conectarse); los otros dos hilos (Supply) se conectan en paralelo al pulsador existente.


Ventajas
  • Se instala dentro de la caja mural del pulsador existente; la instalación solo requiere conectar los dos hilos de alimentación en paralelo al pulsador.
  • No necesita fuente de alimentación externa para integraciones habituales de cerraduras eléctricas.
  • Amplia compatibilidad con muchas marcas y tipos de mandos gracias a la selección de frecuencia, modulación y decodificación avanzada.
  • Sensibilidad ajustable (atenuación) para evitar activaciones remotas no deseadas.
  • Soporta aprendizaje de mandos maestros que pueden habilitar el aprendizaje de forma remota para dispositivos adicionales (los mandos maestros no activan la salida).


Ejemplos de aplicación
  • Abrir un garaje con el botón #1 de un mando existente.
  • Abrir un portón mediante un receptor separado conectado a UniLock si ese portón usa otra frecuencia o codificación.
  • Abrir una puerta peatonal instalando UniLock en el pulsador de la puerta.
  • Abrir una puerta principal instalando UniLock en la caja mural del pulsador de entrada.


Instrucciones de instalación (resumen)
  • Comprobar la tensión en el interruptor existente: 9–24 Vdc o 9–18 Vac.
  • Medir la corriente a través del interruptor existente: 0,8–3,2 A.
  • Conectar los dos hilos marcados Supply en paralelo al interruptor existente (el tercer hilo es la antena y debe quedar desconectado).
  • Configurar frecuencia, modulación, número de pulsos y duración con el botón Prog (secuencias de pulsaciones).


Aprendizaje de mandos (resumen)
  • Presionar Prog dos veces para entrar en modo aprendizaje; dentro de 10 s pulsar el botón del mando a memorizar. Cada código memorizado recarga la ventana de 10 s para sucesivos registros.
  • Indicadores LED: 2 parpadeos = mando memorizado; 3 parpadeos = mando ya presente; 6 parpadeos = memoria llena.
  • Aprendizaje con mando maestro: presionar Prog 4 veces, luego usar el mando maestro para activar remotamente una ventana de aprendizaje de 10 s (los maestros no activan la salida).


Eliminación de mandos
  • Para eliminar un mando, presionar Prog 3 veces y luego transmitir desde el mando a eliminar dentro de 10 s (LED proporciona confirmación).
  • Para borrar toda la memoria: presionar Prog 10 veces (LED parpadea 10 veces) y luego presionar Prog 3 veces de nuevo.


Documentación
  • Manual del producto en PDF.
  • Notas de aplicación en PDF con ejemplos y esquemas de conexión.


Compatibilidad / notas
  • Admite una amplia lista de mandos y fabricantes (códigos fijos y rolling). El fabricante proporciona una tabla de compatibilidad. La estabilidad de la frecuencia del transmisor es crítica para un funcionamiento fiable; los transmisores inestables pueden no ser reconocidos.


Especificaciones técnicas
  • Dimensiones: 41 x 31 x 11 mm.
  • Alimentación de la cerradura soportada: 9 ÷ 18 Vac O 9 ÷ 24 Vdc.
  • Rango de corriente de la cerradura: 0,8 A a 3,2 A máximo.
  • El dispositivo consume una pequeña corriente (≈20 mA) a través del interruptor existente cuando está conectado.
  • Memoria: hasta 60 mandos (códigos fijos y rolling).
  • Pulsos configurables: 1, 2, 3, 4; duraciones de pulso: 100 ms, 200 ms, 400 ms, 600 ms.
  • Doble frecuencia: frecuencia/modulación secundaria seleccionable (puede recibir dos frecuencias simultáneamente).
  • Modulaciones soportadas: OOK (AM) y FSK (FM) con desviaciones FM de 12,5 kHz y 25 kHz.
  • Frecuencias seleccionables (ejemplos): 433.42 MHz, 433.92 MHz, 434.15 MHz, 434.42 MHz, 868.30 MHz, 868.50 MHz, 868.80 MHz y otras (algunas marcadas * pueden estar restringidas): 315 MHz *, 288 MHz *, 300 MHz *, 303 MHz *, 306 MHz *, 310 MHz *, 318 MHz *, 330 MHz *, 390 MHz *, 403.55 MHz *, 418 MHz *.
  • Modo OOK narrow-band disponible para mayor sensibilidad (requiere transmisor estable).
  • Indicador LED y botón Prog para configuración, aprendizaje y borrado.
  • Embalaje: clamshell transparente resellable reciclable; instrucciones impresas en varios idiomas.
