Matriz de LED blanca L2

estándarestándarpara aplicaciones de iluminación

Detalles del producto

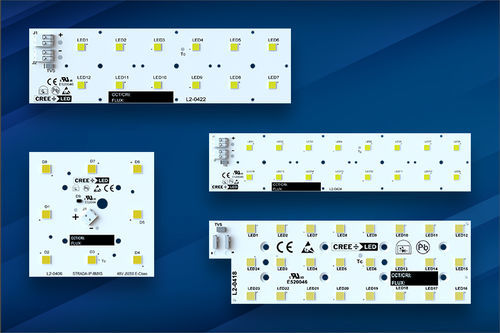

Los módulos Standard L2 Array de Cree LED están diseñados para aplicaciones de iluminación exterior como el alumbrado público. Con LEDs blancos J Series® 5050, estos PCBAs de matriz ofrecen un rendimiento constante, opciones de diseño flexibles y múltiples configuraciones de precio-rendimiento.

• Cinco opciones de MCPCB diseñadas para una fácil integración
• 3 opciones de LED para diferentes configuraciones de precio-rendimiento
• Diodo TVS para protección contra transitorios de alta tensión
• Disponible en CCT de 5000K, 4000K, 3000K y 2700K a 70 CRI

Productos de Matriz

• LS8: MCPCB de 70 x 70 mm con 8 LEDs J Series 5050
• LS12: MCPCB de 174 x 50 mm con 12 LEDs J Series 5050
• LS12P: MCPCB de 147 x 45 mm con 12 LEDs J Series 5050
• LS16: MCPCB de 225 x 80 mm con 16 LEDs J Series 5050
• LS24: MCPCB de 148 x 47 mm con 24 LEDs J Series 5050

Beneficios

• Integración simplificada para diseños de luminarias OEM
• Opciones rentables para satisfacer una gama de necesidades de rendimiento
• Alta uniformidad y rendimiento térmico confiable

Tabla de especificaciones
Tipo de producto | Producto | Cantidad de LED | LED poblado | Clase de voltaje | CCT Min (K) | CCT Max (K) | Opciones CRI | Potencia típica (W) | Potencia máx. (W) | x (mm) | y (mm)
L2 Array | LS8 | 8 | 5050C 6V Clase E / 5050B 6V Clase H / 5050B 6V Clase K | 48 | 2700 | 5000 | 70 | 18-19 | 48 | 70 | 70
L2 Array | LS12 | 12 | 5050C 6V Clase E / 5050B 6V Clase H / 5050B 6V Clase K | 36 | 2700 | 5000 | 70 | 36-38 | 72 | 174 | 50
L2 Array | LS12P | 12 | 5050C 6V Clase E / 5050B 6V Clase H / 5050B 6V Clase K | 36 | 2700 | 5000 | 70 | 36-38 | 72 | 147 | 45
L2 Array | LS16 | 16 | 5050C 6V Clase E / 5050B 6V Clase H / 5050B 6V Clase K | 48 | 2700 | 5000 | 70 | 48-50 | 96 | 225 | 50
L2 Array | LS24 | 24 | 5050C 6V Clase E / 5050B 6V Clase H / 5050B 6V Clase K | 48 | 2700 | 5000 | 70 | 63-66 | 144 | 148 | 47

Especificaciones técnicas / Características

• Aplicaciones de iluminación exterior (alumbrado público)
• LEDs blancos J Series® 5050
• Tamaños múltiples de MCPCB y cantidades de LED
• Diodo TVS para protección contra transitorios
• CCT disponibles: 5000K, 4000K, 3000K, 2700K
• 70 CRI
• Clases de voltaje: 36V, 48V
• Potencias típicas y máximas por modelo
