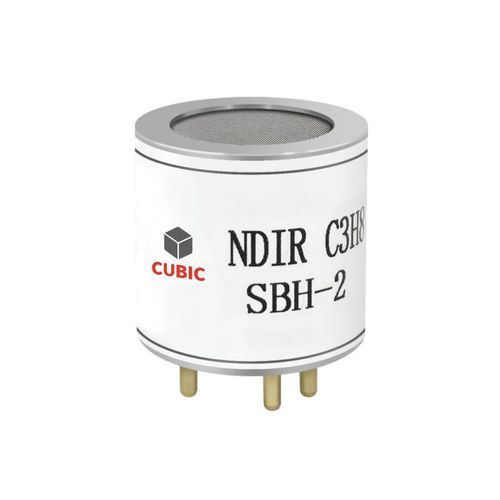

Sensor de propano NDIR SBH-UL

para la detección de fugasde vigilancia

Resumen del producto
La serie SBH-UL de Cubic es un sensor NDIR miniatura industrial de muy bajo consumo para propano (C3H8), diseñado para dispositivos de detección alimentados por batería y terminales de monitorización de baja potencia. Basado en NDIR de doble haz con fuente LED, ofrece un consumo medio inferior a 1 mA y detección precisa en múltiples rangos de medida. Integra linearización en toda la escala, salida digital UART_TTL y compensación integrada de temperatura y humedad para mantener la estabilidad de la señal en entornos variables. La calibración matricial y la alerta de alta humedad aumentan la fiabilidad en condiciones adversas. Modular y compacto (serie 4), SBH-UL se integra fácilmente en detectores portátiles, sensores inalámbricos y otros equipos industriales de bajo consumo. Certificado Ex ia II C T4 Ga para zonas peligrosas.

Características

• Tecnología NDIR de doble haz con fuente LED
• Consumo ultra-bajo — corriente media < 1 mA
• Calibración matricial para alta precisión en todo el rango de temperatura
• Linearización en toda la escala y calibración digital de fábrica (UART_TTL)
• Compensación integrada de temperatura y humedad
• Tiempo de respuesta rápido: T90 < 15 s
• Vida útil prolongada > 10 años
• Calificación antideflagrante: Ex ia II C T4 Ga

Especificaciones (tabla)
Principio: NDIR
Gas medido: C3H8 (propano)
Rango de medición: 0-100% LEL (0 ~ 2,2% vol)
Precisión: 0 ~ 1,10% vol (0 ~ 50% LEL): ±0,06% vol (±3% LEL); 1,10% vol ~ 2,20% vol (50% ~ 100% LEL): ±0,11% vol (±5% LEL)
Resolución: 0,01% vol
Tiempo de respuesta: T90 < 15 s
Salida: UART_TTL (2,5 ~ 3,3V)
Condiciones de trabajo: -40 ~ 70°C, 0 ~ 98% HR (sin condensación)
Condiciones de almacenamiento: -40 ~ 70°C, 0 ~ 98% HR (sin condensación)
Alimentación: 3,3 ~ 5,5V DC
Corriente de trabajo: 0,8 mA (@25°C, 3,3V DC); media < 1 mA
Dimensiones: Ø 20 mm × H 16,6 mm
Definición de pines: versiones de 4 pines o 5 pines disponibles

Especificaciones técnicas

• Modelo: SBH-UL Series
• Tecnología: NDIR de doble haz con fuente LED
• Gas objetivo: Propano (C3H8)
• Rango de medición: 0-100% LEL (0 ~ 2,2% vol)
• Detalles de precisión: ±0,06% vol (0 ~ 50% LEL), ±0,11% vol (50% ~ 100% LEL)
• Resolución: 0,01% vol
• Tiempo de respuesta: T90 < 15 s
• Interfaz de salida: UART_TTL (2,5 ~ 3,3V)
• Alimentación: 3,3 ~ 5,5V DC
• Corriente de trabajo típica: 0,8 mA (@25°C, 3,3V DC); media < 1 mA
• Condiciones de funcionamiento / almacenamiento: -40 ~ 70°C, 0 ~ 98% HR (sin condensación)
• Dimensiones: Ø 20 mm × H 16,6 mm
• Opciones de pines: versiones de 4 pines o 5 pines
• Durabilidad: vida útil > 10 años
• Certificaciones / Seguridad: Ex ia II C T4 Ga (clasificación antideflagrante)
