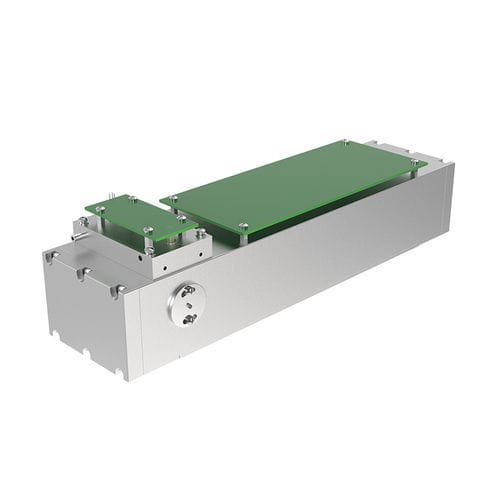

Sensor de metano TDLAS Gasboard-2520

para la detección de fugasde vigilanciaRS-485

Descripción general
El Cubic Gasboard-2520 es un sensor de gas metano de alto rendimiento basado en la tecnología de espectroscopía de absorción por diodo láser sintonizable (TDLAS). Detectando la absorción de luz láser en longitudes de onda específicas, el sensor permite una medición de metano muy selectiva y precisa. Con un detector de alto rendimiento y una cámara de proceso de gas especial, el Gasboard-2520 ofrece una exactitud de ±1 ppm + 2% de lectura, un límite de detección de 1 ppm y una resolución de 0.1 ppm. El principio basado en láser proporciona estabilidad a largo plazo y fuerte resistencia a interferencias cruzadas de gases de fondo, asegurando un rendimiento fiable en entornos gaseosos complejos. Presenta una respuesta rápida para captar fugas de gas pequeñas. El algoritmo optimizado de compensación de temperatura minimiza la influencia de las variaciones ambientales, permitiendo una operación estable en condiciones exigentes. El rango de medida puede ampliarse mediante la optimización del camino óptico y ajustes de configuración. El Gasboard-2520 tiene un diseño de bajo consumo y una vida útil prevista superior a 10 años. Soporta interfaces de comunicación opcionales TTL/RS232/RS485 y, con su diseño modular, puede implementarse en soluciones de monitorización de gas fijas, móviles y en línea.

Características

• Tecnología TDLAS
• Precisión ±1 ppm + 2% de lectura; resolución 0.1 ppm; límite de detección 1 ppm
• Estabilidad a largo plazo
• Alta sensibilidad y excelente inmunidad a interferencias cruzadas
• Respuesta rápida (<30 s)
• Diseño de bajo consumo
• Vida útil prevista >10 años
• Interfaces de comunicación opcionales TTL/RS232/RS485
• Estructura modular para integración en sistemas fijos, móviles y en línea

Especificaciones técnicas (tabla)
Especificación del sensor de metano TDLAS Gasboard-2520-CH4
Modelo: Gasboard-2520-CH4 / Gasboard-2520-CH4-P
Gas objetivo: Metano (CH4)
Principio de funcionamiento: Espectroscopía de absorción por diodo láser sintonizable (TDLAS)
Método de muestreo: Difusión (Gasboard-2520-CH4) / Bomba de aire (Gasboard-2520-CH4-P)
Rango de medición: 0 ~ 100 ppm
Precisión: ±(1 ppm + 2% de lectura) @ 0℃ ~ 40℃; ±(2 ppm + 2% de lectura) @ -20℃ ~ 0℃ & 40℃ ~ 60℃
Resolución: 0.1 ppm
Tiempo de respuesta: <30 s
Frecuencia de salida de datos: 1 Hz
Límite de detección: 1 ppm
Temperatura de trabajo: -20 ~ 60℃
Humedad de trabajo: 0 ~ 98% HR (sin condensación)
Voltaje de trabajo: 12V ± 10%
Corriente de trabajo media: ≤300 mA
Salida: UART TTL 3.3V (RS485/RS232 opcional)
Condición de almacenamiento: -40 ~ +85℃; 0 ~ 98% HR (sin condensación)
Dimensiones: 278 mm × 70 mm × 70 mm (L × W × H) / 278 mm × 90 mm × 70 mm (versión P)

Especificaciones técnicas

• Tecnología: Espectroscopía de absorción por diodo láser sintonizable (TDLAS)
• Gas objetivo: Metano (CH4)
• Rango de medición: 0–100 ppm
• Precisión: ±(1 ppm + 2% de lectura) @ 0–40℃; ±(2 ppm + 2% de lectura) en extremos
• Resolución: 0.1 ppm
• Límite de detección: 1 ppm
• Tiempo de respuesta: <30 s
• Velocidad de datos: 1 Hz
• Alimentación: 12V ±10%; corriente media ≤300 mA
• Salidas: UART TTL 3.3V (RS485/RS232 opcional)
• Rango de operación: -20 a 60℃; 0–98% HR (sin condensación)
• Almacenamiento: -40 a +85℃; 0–98% HR (sin condensación)
• Dimensiones: 278×70×70 mm (estándar) / 278×90×70 mm (versión P)
• Vida útil prevista: >10 años
