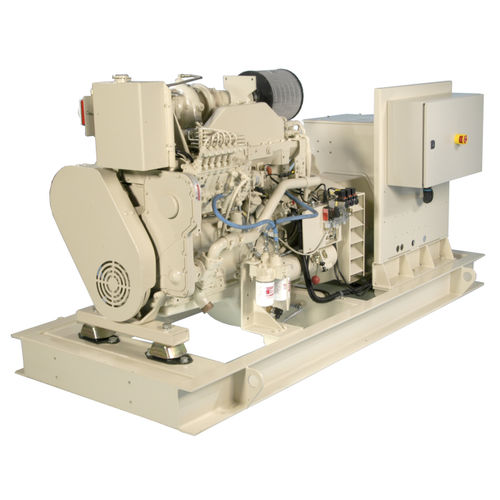

Grupo electrógeno diésel 6C-CP

trifásicoestacionario50 Hz

Resumen
136-170 kWe

• Motores diésel Cummins combinados con alternadores de referencia del sector (STAMFORD UCM274H). Diseñados, integrados y ensamblados para un rendimiento eficiente.
• Diseñado para el entorno marino para proporcionar mayor vida útil y alta disponibilidad operativa.
• Integración simplificada en la embarcación con conexiones mecánicas de menor complejidad.
• Disponible con paneles de alarma y monitoreo multiestación a través de una red digital local para cumplir los requisitos de la aplicación.
• El sistema de alarma integrado puede configurarse para comunicarse con los sistemas de datos centrales del buque.
• Configuraciones flexibles permiten personalizar el grupo electrógeno según las necesidades operativas de la embarcación.
• Garantía completa aplicable al conjunto del grupo y válida a nivel mundial.
• Embalado en G&M Tex Ltd en Ipswich, Reino Unido.

Características y ventajas
Características del motor

• Motor diésel turboalimentado en línea de seis cilindros con sistema de combustible mecánico: bajo mantenimiento y eficiencia de combustible. Regulador electrónico de velocidad opcional.
• Disponible con intercambiador de calor, refrigeración por quilla o radiador montado en bastidor.
• Las configuraciones con radiador incluyen un sistema de arranque independiente que no depende de los sistemas de arranque del buque ni de métodos de cambio de motor de arranque.
• Cumple los requisitos de temperatura superficial SOLAS y es clasificable para aplicaciones UMS (Unmanned Machinery Space) según las reglas de IACS.
• Emisiones IMO certificadas por Lloyd's Register; aprobaciones de sociedades de clasificación disponibles.
• Unidades clasificables a nivel de conjunto con bandejas de cableado en aluminio extruido de alta calidad, filtración dúplex y herrajes aprobados.

Características del alternador

• Diseño estátor de 12,3 fases que permite una amplia gama de salidas reconectables.
• Diseñado específicamente para servicio marítimo con protección IP23.
• Motor diésel turboalimentado en línea de seis cilindros acoplado a un generador de imanes permanentes con soporte de cojinete único que proporciona excitación constante en todas las condiciones.
• Bobinados estándar con paso 2/3 para evitar corrientes neutrales excesivas.
• Clasificable para aplicaciones UMS según las reglas de IACS.
• Rotores equilibrados dinámicamente con rodamientos de bolas sellados de por vida.
• Calentadores anti-condensación integrados y dos juegos de termistores instalados.

Rendimiento y aplicaciones
Frecuencia: 50, 60 Hz

Tabla - idoneidad / potencia
Idóneo para | kW | kVA
Alimentación primaria | 136 - 170 | 170 - 213

Certificaciones
IMO 1, IMO 2, IMO Tier I

Disponibilidad geográfica
África y Oriente Medio, Asia Pacífico, Europa, India, América Latina, Norteamérica

Especificaciones (extracto)
Modelo de motor: 6CTA8.3-D(M)
Alternador: STAMFORD UCM274H

Dimensiones y peso (tabla)
Columnas: , mm (in), Configuraciones KC & HX, Configuraciones RAD
Longitud total | mm (in) | 2400 (94) | 2550 (100)
Ancho total | mm (in) | 1250 (49) | 1250 (49)
Altura total | mm (in) | 1270 (50) | 1480 (58)
Peso total | kg (lb) | 1720 (3792) | 1850 (4079)

Valores nominales y tensiones (extracto de la tabla de valores nominales)
Modelo generador: 6C-CP — Frecuencia 50 Hz — kW/kVA primario 136 / 170 — Cert: IMO Nivel I — Tensiones: 380 | 400 | 415
Modelo generador: 6C-CP — Frecuencia 60 Hz — kW/kVA primario 160 / 200 — Cert: IMO Nivel I — Tensión: 416
Modelo generador: 6C-CP — Frecuencia 60 Hz — kW/kVA primario 170 / 213 — Cert: IMO Nivel I — Tensiones: 440 | 460 | 480
Valores nominales de refrigeración RAD (emergencia): 6C-CP — 50 Hz — 136 / 170 — Cert: IMO Nivel I — Tensiones: 380 | 400 | 415
Valores nominales de refrigeración RAD (emergencia): 6C-CP — 60 Hz — 152 / 190 — Cert: IMO Nivel I — Tensiones: 416 | 440 | 460 | 480

Características / especificaciones técnicas

• Modelo de motor: 6CTA8.3-D(M)
• Alternador: STAMFORD UCM274H
• Frecuencia de funcionamiento: 50 Hz y 60 Hz
• Rango de potencia (kWe): 136 - 170 (según configuración y frecuencia)
• Rango de potencia (kVA): 170 - 213 (según configuración y frecuencia)
• Tensiones disponibles (ejemplos): 380, 400, 415, 416, 440, 460, 480
• Clasificaciones: IMO Level I / IMO 1, IMO 2, IMO Tier I
• Opciones de refrigeración: intercambiador de calor, refrigeración de quilla, radiador montado
• Idóneo para aplicaciones UMS y cumplimiento SOLAS en temperatura superficial
• Dimensiones (L x W x H) y peso variables según configuración: p. ej. KC & HX 2400 x 1250 x 1270 mm — 1720 kg; RAD 2550 x 1250 x 1480 mm — 1850 kg
