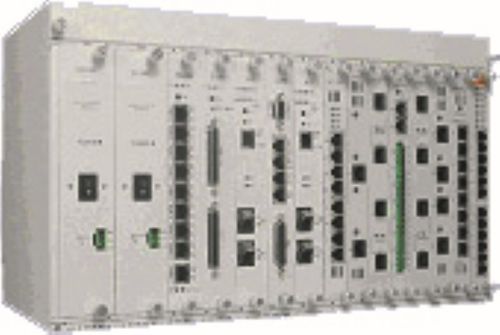

Multiplexor PDH HX9500R

El HX9500R-6U es un sistema modular con las funciones integradas del potente sistema SDH/SONET HX9400R y el versátil multiplexor TDM/PDH QX3440. El HX9500R-6U está equipado con 2 tarjetas CPU/Agregados que soportan 2 anillos STM4-1/OC12-3. Esta tarjeta integra una conexión cruzada SDH/SONET VCxx de 4,9 Gbps y una conexión cruzada DACS o IT de 42 Mbps. La HX9500R utiliza las tarjetas estándar HX9400R (STMx/OCx, E1/T1, E3/DS3, FE/GE) y todas las tarjetas QX3440 1&2 anillos (E1/T1, voz, analógica, Vxx, RS232, contactos secos.....). El HX9500R es una solución compacta para nodos de tamaño pequeño/mediano para distribuir IP/voz/vídeo/SCADA a través de tuberías SDH/SONET de 622 Mbps o 2 x 622 Mbps. La capacidad de integrar los equipos QX3440, HX9400 y HX9500 en la misma red optimizará el costo de los equipos y las piezas de mantenimiento. El HX9500R puede integrar las siguientes tarjetas: 4 tarjetas tributarias NG SDH/SONET: Cada E1, T1, E3 o DS3 entregado por estas tarjetas son independientes del reloj. Los puertos Ethernet/Gigabit Ethernet son transportados en EoS (Ethernet sobre SDH o SONET) con una velocidad de n VC12 o n VC3 o n VC4 hasta 4 VC4. 1 STM-4 (OC-12) tributario MSP 1+1, 6 STM-1 (OC-3) tributario MSP 1+1, 3 STM-1 (OC-3) anillo SNCP, 2 X 63 E1/T1 puerto, 3 x 3 puertos E3/T3, 4 x 8 x10/100BaseT o 4 Gigabit Ethernet con características de conmutación de Capa 2 . 6 tarjetas tributarias TDM/PDH con sincronización de reloj individual. El tráfico Ethernet se transporta en EoPDH con un modo PPP o HDLC a n 64 Kbps o en MLPPP estándar sobre 4 E1/T1 (8 Mbps). Cada tarjeta puede ser..: 4 E1/T1 o 3 E1 con protección SNCP-PDH 64k, 8 E&M analógicos 2W/4W, 12 voz FXS, 12 voz FXO, 2 canales G.SHDSL (2 W), 4 canales G.SHDSL (1 W), Tarjeta de ómnibus,
