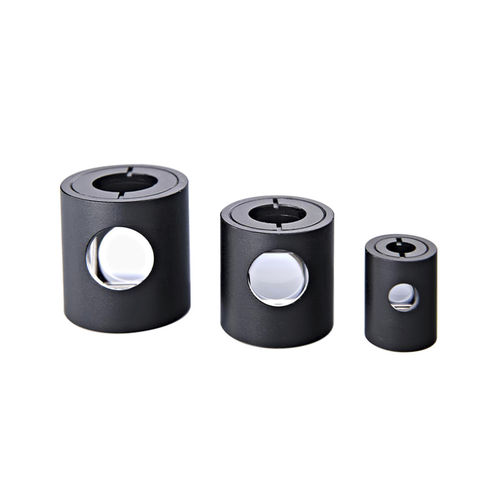

Prisma de ángulo recto GCL-0702 series

polarizantede Glan-Taylorseparador de haz

El prisma polarizador Glan-Taylor es adecuado para haces láser en la gama de longitudes de onda de 350 nm a 2,5μm. Se compone de dos prismas de cristal uniaxiales negativos con sus ejes ópticos paralelos entre sí. La estructura de entrehierro puede soportar una potencia relativamente alta. La luz transmitida es el rayo electrónico extraordinario (es decir, el componente p), con una relación de extinción superior a 100.000:1, lo que lo hace adecuado para aplicaciones que requieren haces polarizados de alta calidad. La luz reflejada escapa por el puerto lateral del prisma, que contiene todos los rayos o ordinarios y parte de los rayos e extraordinarios. Se han diseñado dos puertos laterales para facilitar el uso bidireccional del prisma. El prisma polarizador Glan-Taylor sólo es adecuado para haces colimados. La luz incidente convergente o divergente hará que el haz no sufra reflexión interna total, o que la luz reflejada no pueda salir por la ventana. El prisma polarizador Glan-Taylor está montado en una carcasa anodizada con una abertura libre de 12,7 mm y un diámetro exterior de 25,4 mm. En el caso del GCL-070223, uno de los extremos está equipado con roscas SM1 (1,035'-40), que pueden adaptarse directamente a un soporte de polarización giratorio para facilitar su aplicación. Ambos lados de las superficies emisoras de luz del marco exterior están marcados con la dirección de polarización de la luz saliente. Un prisma Glan-Taylor es un prisma espaciado por aire, que se utiliza como polarizador o divisor de haz polarizador. Es uno de los tipos más comunes de prisma polarizador moderno. Debido a que el ángulo de incidencia en la separación puede ser razonablemente cercano al ángulo de Brewster, se reduce la reflexión no deseada de la luz polarizada p.
