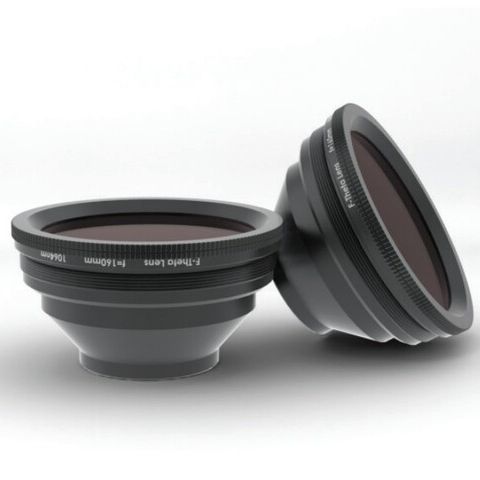

Lente F-theta GCO-31 series

esféricavisibleultravioleta

Las lentes F-theta son objetivos de campo plano, que se utilizan habitualmente en combinación con el escáner galvanométrico XY. A diferencia de los objetivos normales, que enfocan un haz de entrada colimado en un plano de imagen esférico, los objetivos F-theta enfocan en una superficie de imagen plana y mantienen un tamaño de punto casi constante en todo el campo cuando el haz de entrada se escanea con un ángulo de entrada θ。 La posición del punto en el plano de la imagen es directamente proporcional al ángulo de exploración, es decir, la condición F-theta:y '=f '*θ La serie de lentes F-theta de Daheng (GCO-31) cumple la condición F-theta mejor que el 0,1%. Para el procesamiento de materiales por láser, las lentes F-theta garantizan el mejor resultado de procesamiento en todo el campo de exploración. Estas lentes contribuyen a las líneas de producción, especialmente para aplicaciones sofisticadas. La amplia gama de aplicaciones incluye: ◆ Perforación y corte fino de metales y cerámicas soldadura de plásticos marcado ◆ Limpieza para el tratamiento o la restauración PARÁMETROS CLAVE ◆ El ángulo de exploración global,θmax, se refiere al ángulo de exploración diagonal máximo. ◆ El diámetro del haz de entrada, φbeam(1/e2), es el diámetro del haz en el que la intensidad óptica es el 13,5% de la intensidad pico del haz láser. ◆ El factor de apodización （FAP）es la relación entre el diámetro del haz, φbeam, y la pupila de entrada,φaper , de la lente F-theta. FAP se utiliza para el cálculo del tamaño mínimo posible del punto de enfoque. ◆ El valor de diffracción M2 se refiere a la capacidad de enfocar la luz láser, definida por las normas ISO11146. Es la relación entre el ángulo de divergencia de un rayo láser y el ángulo de divergencia de un rayo gaussiano ideal. Un rayo gaussiano proporcionaría el menor tamaño posible del punto de enfoque, cuyo valor M2 es 1.
