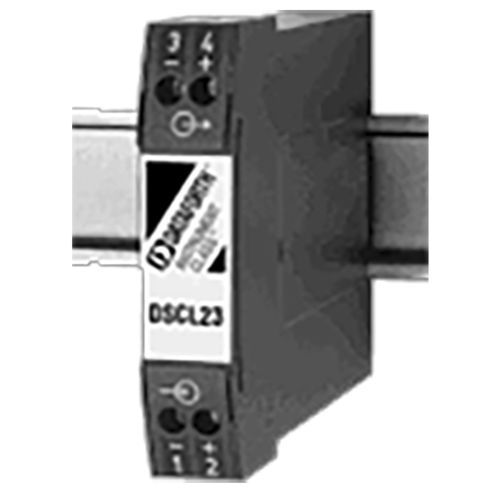

Acondicionador de señal 4-20 mA DSCL23-01

aisladoalimentado por buclecon alimentación eléctrica CC

Cada aislador DSCL23 alimentado por bucle proporciona 1, 2 ó 3 canales de protección de señal analógica aislando eléctricamente su entrada de la salida para cualquier señal de proceso de CC en el rango de 4-20mA. El DSCL23 suministra alimentación de CC aislada al transmisor de campo y devuelve una señal de 4-20 mA totalmente aislada. El aislador alimentado por bucle DSCL23 corta la señal de entrada mediante un circuito chopper de CC patentado, el aislamiento se proporciona mediante el acoplamiento del transformador, se utiliza una técnica patentada para suprimir la transmisión de picos o sobretensiones de modo común y la señal de salida del secundario del transformador se reconstruye a la señal de entrada original. Cada aislador DSCL23 alimentado por bucle proporciona 1 ó 2 canales de protección de señal analógica aislando eléctricamente su entrada de la salida para cualquier señal de proceso de CC en el rango 4-20 mA. El DSCL23 suministra alimentación de CC aislada al transmisor de campo y devuelve una señal analógica de 4-20 mA totalmente aislada. La señal de entrada se corta mediante un circuito chopper de CC patentado, el aislamiento se proporciona mediante el acoplamiento del transformador, se utiliza una técnica patentada para suprimir la transmisión de picos o sobretensiones de modo común y la señal de salida del secundario del transformador se reconstruye a la señal de entrada original. Características Suministra alimentación de CC al transmisor de 4 a 20 mA, aísla el bucle Cableado simplificado para una instalación rápida y protección de la señal Montaje en carril DIN o panel Paquete DIN estrecho, monta hasta 27 dispositivos en un espacio de rack de 19 No requiere recalibración ni mantenimiento aislamiento por transformador de 2300 Vrms Evita problemas de bucle de tierra Evita la transferencia de tensiones y corrientes de interferencia Alta precisión en todo el intervalo Conformidad CE
