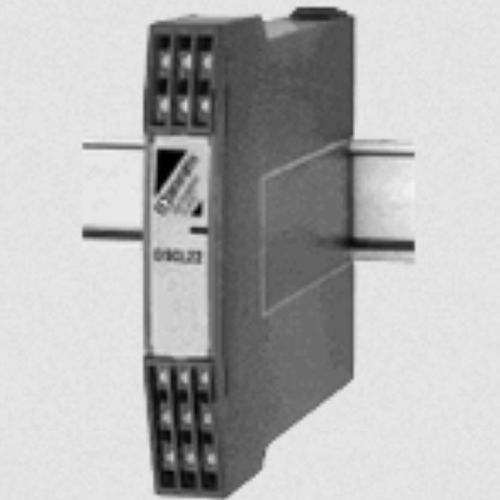

Acondicionador de señal analógico DSCL22-21

alimentado por bucleempotrableen riel DIN

Cada aislador DSCL22 alimentado por bucle proporciona 1, 2 ó 3 canales de protección de señal analógica aislando eléctricamente su entrada de la salida para cualquier señal de proceso de CC en el rango de 0-20 mA (o 4-20 mA). El DSCL22 funciona de forma pasiva, obteniendo su alimentación de la señal transmitida. La señal de entrada se trocea mediante un circuito chopper de CC patentado, el aislamiento se proporciona mediante el acoplamiento del transformador, se utiliza una técnica patentada para suprimir la transmisión de picos o sobretensiones de modo común y la señal de salida del secundario del transformador se reconstruye a la señal de entrada original. Si se desea una entrada para dos salidas aisladas, las unidades de canales múltiples pueden configurarse como un divisor (véase la figura 2). Características No requiere fuente de alimentación, la señal se alimenta desde la entrada de 0-20 mA (o 4-20 mA) Cableado simplificado para una rápida instalación Montaje en carril DIN o panel Paquete DIN estrecho, monta hasta 27 dispositivos en un espacio de rack de 19 No requiere recalibración ni mantenimiento Aislamiento por transformador de hasta 4000 Vrms Evita problemas de bucle de tierra Evita la transferencia de tensiones y corrientes de interferencia Alta precisión en todo el intervalo Conformidad CE
