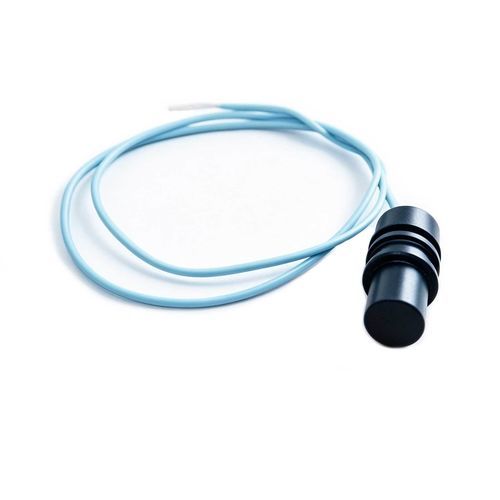

Sonda acústica

de frecuenciapor ultrasonidospara investigación y desarrollo

Descripción general del producto
Esta sonda ultrasónica está pensada para dispositivos de medición de la rigidez hepática y está diseñada para ofrecer sensibilidad y resolución elevadas en evaluaciones tipo elastografía. Las opciones de frecuencia central y diámetro efectivo permiten adaptar la sonda a distintos perfiles de pacientes y requisitos de medición.

Características clave

• Frecuencia central (-6 dB): 2,5 / 3 / 5 MHz ±0,3 MHz
• Diámetro efectivo: Ø5 mm, Ø7 mm
• Ancho de banda relativo (-6 dB): ≥60%
• Ancho de pulso de eco (-20 dB): ≤800 ns
• Distancia focal de la sonda: 5 cm

Resumen de especificaciones

• Frecuencia central (-6 dB): 2,5 / 3 / 5 MHz ±0,3 MHz
• Diámetro efectivo: Ø5 mm, Ø7 mm
• Ancho de banda relativo (-6 dB): ≥60%
• Ancho de pulso de eco (-20 dB): ≤800 ns
• Distancia focal de la sonda: 5 cm
• Sensibilidad de transmisión-recepción: ≥ -32 dB
• Capacitancia estática: 2200 ±15%

Aplicaciones
Diseñada para la integración con equipos médicos de medición de la rigidez hepática y sistemas de elastografía/ondas de corte para soportar evaluaciones cuantitativas de la rigidez hepática en el flujo clínico.

Informe y condiciones de prueba

• Hay disponible un informe de biocompatibilidad para la superficie de contacto.
• Las pruebas anteriores se realizaron a 25°C.

Características / Especificaciones técnicas

• Frecuencia central (-6 dB): 2,5 / 3 / 5 MHz ±0,3 MHz
• Diámetro efectivo: Ø5 mm, Ø7 mm
• Ancho de banda relativo (-6 dB): ≥60%
• Ancho de pulso de eco (-20 dB): ≤800 ns
• Distancia focal de la sonda: 5 cm
• Sensibilidad de transmisión-recepción: ≥ -32 dB
• Capacitancia estática: 2200 ±15%
