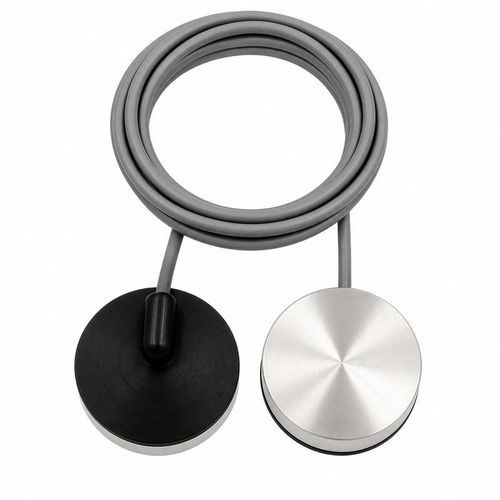

Transductor de ultrasonidos sumergible BBMU-PHYF-B

de alta frecuencia

Resumen
La serie BBMU-PHYF-B incluye transductores de ultrasonidos terapéuticos diseñados para dispositivos médicos, incluidos equipos de fisioterapia, rehabilitación y aparatos médico-estéticos. Frecuencias centrales disponibles: 600 kHz, 1 MHz y 1,5 MHz. Funcionamiento de -40 °C a +80 °C, presión máxima hasta 10 kgf (1 MPa) y protección IP68. Los parámetros eléctricos y acústicos varían según la frecuencia y deben seleccionarse como una fila completa correspondiente a la frecuencia elegida.

Configuraciones por frecuencia
Frecuencia central | Impedancia mínima | Capacitancia | Tensión pico | Ángulo a media potencia a -3 dB | Material de la carcasa
600 kHz ±5% | 90 Ω ±20% | 1,600 pF ±20% a 1 kHz | < 490 Vpp | 8,1° ±10% | Aluminio duro
1 MHz ±5% | 8 Ω ±20% | 3,500 pF ±20% a 1 kHz | < 300 Vpp | 3,5° ±10% | Aluminio duro
1,5 MHz ±5% | 20 Ω ±20% | 3,000 pF ±20% a 1 kHz | < 400 Vpp | 2° ±10% | LV12

Aplicaciones

• Equipos de fisioterapia
• Terapia de rehabilitación
• Entrega de energía ultrasónica
• Aparatos médico-estéticos

Especificaciones técnicas

• Serie: BBMU-PHYF-B
• Frecuencias centrales disponibles: 600 kHz ±5%, 1 MHz ±5%, 1,5 MHz ±5%
• Rango de temperatura de funcionamiento: -40 °C a +80 °C
• Clasificación de presión: hasta 10 kgf (1 MPa)
• Protección de ingreso: IP68
• Los parámetros eléctricos y acústicos deben seleccionarse como una fila completa correspondiente a la frecuencia elegida
• 600 kHz: Impedancia mínima 90 Ω ±20%, Capacitancia 1,600 pF ±20% a 1 kHz, Tensión pico < 490 Vpp, Ángulo a media potencia 8,1° ±10%, Material de la carcasa: aluminio duro
• 1 MHz: Impedancia mínima 8 Ω ±20%, Capacitancia 3,500 pF ±20% a 1 kHz, Tensión pico < 300 Vpp, Ángulo a media potencia 3,5° ±10%, Material de la carcasa: aluminio duro
• 1,5 MHz: Impedancia mínima 20 Ω ±20%, Capacitancia 3,000 pF ±20% a 1 kHz, Tensión pico < 400 Vpp, Ángulo a media potencia 2° ±10%, Material de la carcasa: LV12
