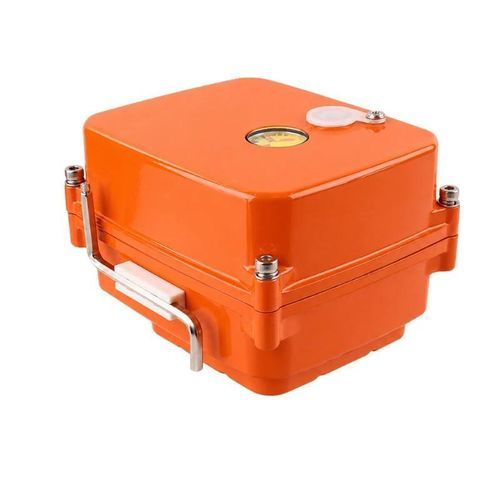

Actuador para válvula eléctrico BBVA-ON

electromecánicomotorizadorotativo

Descripción del producto
El BBVA-ON es un actuador eléctrico On/Off para válvulas rotativas 0–90°, diseñado para automatizar la apertura y cierre de válvulas de bola, mariposa, diafragma y similares. El par de salida disponible va de 10 a 200 N·m, cubriendo desde válvulas de precisión hasta aplicaciones industriales de alto par. Están disponibles distintas carcasas, tamaños de eje y opciones de control para adaptarse a la instalación y requisitos de proceso.

Características clave

• Par de salida: 10–200 N·m
• Rotación estándar: 0–90° para funcionamiento On/Off
• Entradas de señal On/Off activas y pasivas
• Alimentación: DC 24 V o AC 220 V
• Motor brushless DC con transmisión de engranajes metálicos
• Señales de posición abierto/cerrado y retroalimentación opcionales
• Protección contra bloqueo y sobrecarga
• Grado de protección IP65
• Opciones: reinicio tras corte de energía, RS485, control inalámbrico y 4G
• Variantes multi-vuelta y de acción rápida para clases seleccionadas

Aplicaciones típicas

• Válvulas motorizadas de bola de 2, 3 y 4 vías
• Válvulas mariposa y diafragma motorizadas
• Cuerpos de válvula en acero inoxidable, latón y UPVC
• Apertura/cierre automática en redes industriales
• Control On/Off de agua, gases y otros fluidos
• Válvulas montadas en equipos y paneles de automatización

Especificaciones generales
Modo de control — Control On/Off activo o pasivo
Par de salida — 10–200 N·m
Ángulo de giro — 0–90°
Alimentación — DC 24 V o AC 220 V
Tiempo de operación — 6–20 s según configuración de par
Eje de salida — 9×9, 11×11, 14×14, 17×17 mm
Consumo en espera — ≤5 W
Temperatura de funcionamiento — −25 a 55°C (extremo −45 a 75°C)
Grado de protección — IP65
Material del carcasa — Plástico o aleación de aluminio
Color — Naranja-rojo


Opciones de par y carcasa

• 10 N·m — Tiempo 6 s; Eje 9×9 mm; Carcasa: Plástico; Peso 0.2 kg; Dimensiones 69×61×58 mm
• 15–18 N·m — 8 s; Eje 9×9 mm; Carcasa: Aleación de aluminio; Peso 0.38 kg; Dimensiones 69×61×58 mm
• 30–45 N·m — 10 s; Eje 11×11 mm; Carcasa: Aleación de aluminio; Peso 0.87 kg; Dimensiones 78×57×80 mm
• 50–75 N·m — 15 s; Eje 14×14 mm; Carcasa: Aleación de aluminio; Peso 1.0 kg; Dimensiones 110×90×82 mm
• 100 N·m — 10 s; Eje 17×17 mm; Carcasa: Aleación de aluminio; Peso 3.6 kg; Dimensiones 143×110×140 mm
• 200 N·m — 20 s; Eje 17×17 mm; Carcasa: Aleación de aluminio; Peso 3.6 kg; Dimensiones 143×110×140 mm

Datos de potencia

• 10–45 N·m — DC24 V carga ≤10 W; AC220 V carga ≤15 W; DC24 V bloqueo ≤25 W; AC220 V bloqueo ≤30 W
• 50–75 N·m — DC24 V carga ≤15 W; AC220 V carga ≤20 W; DC24 V bloqueo ≤30 W; AC220 V bloqueo ≤35 W
• 100–200 N·m — DC24 V carga ≤35 W; AC220 V carga ≤40 W; DC24 V bloqueo ≤60 W; AC220 V bloqueo ≤70 W

Funciones opcionales

• Señales posición abierto/cerrado — Disponibles en toda la gama de par
• Reinicio tras fallo de alimentación — Disponible para configuraciones seleccionadas
• RS485 — Disponible para 100–200 N·m
• Control inalámbrico — Disponible para 100–200 N·m
• Control 4G — Disponible para 100–200 N·m
• Multi-vuelta — Hasta 5 vueltas (30–45 N·m); hasta 10 vueltas (50–75 N·m); hasta 7 o 68 vueltas (100–200 N·m)
• Acción rápida — Disponible según la clase de par

Configuraciones de acción rápida

• Clase 10 N·m — 3 s / 5 N·m
• Clase 30–45 N·m — 5 s / 10 N·m; 15 s / 30 N·m
• Clase 50–75 N·m — 2.5 s / 10 N·m; 5 s / 20 N·m; 10 s / 30 N·m
• Clase 100–200 N·m — 2.5 s / 30 N·m

Guía de selección
Seleccione un actuador con un margen de seguridad por encima del par máximo de la válvula. Confirme el ángulo de giro, tiempo de operación, tamaño del eje, espacio de instalación, alimentación y señal de control. Elija retroalimentación de posición, reinicio tras fallo, comunicación, control inalámbrico y opciones multi-vuelta o de acción rápida según sea necesario.

Especificaciones técnicas

• Model/Series: BBVA-ON
• Modo de control: Control On/Off activo o pasivo
• Par de salida: 10–200 N·m
• Ángulo de giro: 0–90°
• Alimentación: DC 24 V o AC 220 V
• Motor: Motor brushless DC con transmisión de engranajes metálicos
• Tiempo de operación: 6–20 s según par; variantes rápidas hasta 2.5–3 s
• Tamaños de eje: 9×9, 11×11, 14×14, 17×17 mm
• Consumo en espera: ≤5 W
• Temperatura de funcionamiento: −25 a 55°C (extremo −45 a 75°C)
• Grado de protección: IP65
• Carcasa: Plástico o aleación de aluminio
• Peso y dimensiones: ver opciones (0.2–3.6 kg)
• Opciones: señales abierto/cerrado, reinicio, RS485, inalámbrico, 4G, multi-vuelta, acción rápida
