Actuador para válvula eléctrico BBVA-MOD

motorizadorotativode vueltas múltiples

Resumen del producto

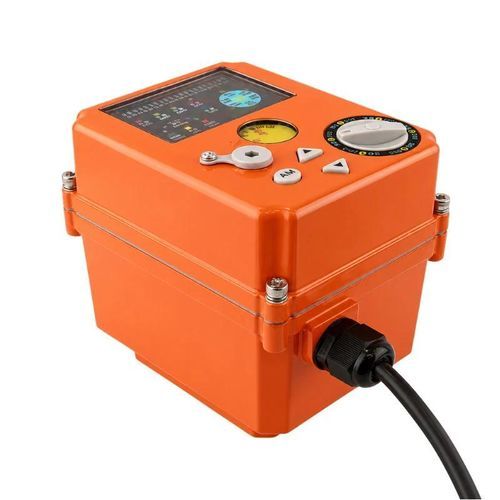

El BBVA-MOD está diseñado para el control continuo de la posición de válvulas de bola, mariposa, diafragma y otras válvulas rotativas. Acepta una señal de control 4–20 mA o 0–10 V, posiciona la válvula según la consigna y proporciona una señal de retroalimentación de posición correspondiente. Es adecuado para la regulación automática del flujo de gases y líquidos. El actuador cubre un rango de par de 10 a 200 N·m y está disponible con configuraciones de pantalla OLED, LED o LCD. El panel muestra la posición de la válvula, la consigna, el estado de funcionamiento y la información de fallos, junto con operación manual, calibración de posición y ajustes de parámetros de control.

Características clave

• Rango de par de salida de 10 a 200 N·m
• Control proporcional 4–20 mA o 0–10 V
• Retroalimentación de posición 4–20 mA o 0–10 V
• Control de posición continuo 0–90°
• Error básico ±0.5% e histéresis inferior a 0.3%
• Precisión de posicionamiento ajustable de 0.2% a 3.6%
• Opciones de pantalla OLED, LED o LCD a color
• Operación manual, calibración de posición y visualización de estado
• RS485 y señales de abierto/cerrado opcionales
• Opciones inalámbricas, 4G, reinicio tras fallo de alimentación y multi-vuelta para configuraciones seleccionadas

Aplicaciones típicas

• Válvulas motorizadas de bola en modulación
• Válvulas motorizadas mariposa en modulación
• Válvulas motorizadas de diafragma en modulación
• Regulación de caudal de gas y líquido
• Control remoto de posición de válvula
• Control de procesos industriales y automatización de equipos
• Válvulas en acero inoxidable, latón y UPVC

Especificaciones generales
Parámetro — Especificación
Modo de control — Control modulante
Señal de entrada — 4–20 mA o 0–10 V
Retroalimentación de salida — 4–20 mA o 0–10 V
Par de salida — 10–200 N·m
Ángulo de rotación — 0–90°
Alimentación — DC 24 V o AC 220 V
Tiempo de operación — 8–20 s, según configuración de par
Error básico — ±0.5%
Histéresis — <0.3%
Precisión de posicionamiento — Ajustable de 0.2% a 3.6%
Potencia en espera — ≤5 W
Temperatura de funcionamiento — −25 a 55°C
Rango de temperatura extrema — −45 a 75°C
Grado de protección — IP65; IP55 para ciertas configuraciones con pantalla interna
Material de la carcasa — Plástico o aleación de aluminio

Opciones de par y carcasa
Configuración de par — Tiempo de operación — Eje de salida — Pantalla — Peso — Dimensiones
10 N·m — 8 s — 9×9 mm — OLED — 0.2 kg — 69×61×58 mm
15–18 N·m — 8 s — 9×9 mm — OLED — 0.38 kg — 69×61×58 mm
30–45 N·m — 10 s — 11×11 mm — OLED — 0.87 kg — 78×57×80 mm
50–75 N·m — 15 s — 14×14 mm — OLED interno o LCD a color — 1.0 kg — 110×90×82 mm
100 N·m — 10 s — 17×17 mm — LED o LCD a color — 3.6 kg — 143×110×140 mm
200 N·m — 20 s — 17×17 mm — LED o LCD a color — 3.6 kg — 143×110×140 mm

Datos de alimentación
Rango de par — Potencia nominal DC 24 V — Potencia nominal AC 220 V — Potencia de bloqueo DC 24 V — Potencia de bloqueo AC 220 V
10–45 N·m — ≤10 W — ≤15 W — ≤25 W — ≤30 W
50–75 N·m — ≤15 W — ≤20 W — ≤30 W — ≤35 W
100–200 N·m — ≤35 W — ≤40 W — ≤60 W — ≤70 W

Opciones de control y comunicación
Elemento de configuración — Opciones disponibles
Señal de entrada — 4–20 mA o 0–10 V
Retroalimentación de salida — 4–20 mA o 0–10 V
Señales de abierto y cerrado — Disponibles en todo el rango de par
RS485 — Disponible en todo el rango de par
Control remoto inalámbrico — Disponible para configuraciones seleccionadas 30–200 N·m
Control inalámbrico 4G — Disponible para configuraciones seleccionadas 30–200 N·m
Reinicio tras fallo de alimentación — Disponible para configuraciones seleccionadas 50–200 N·m
Operación multi-vuelta — Hasta 5 vueltas para 30–45 N·m; hasta 10 vueltas para 50–75 N·m; hasta 7 o 68 vueltas para 100–200 N·m

Opciones de pantalla
Rango de par — Tipo de pantalla
10–45 N·m — Pantalla OLED
50–75 N·m — OLED interno o LCD a color
100–200 N·m — LED o LCD a color
La pantalla puede mostrar la posición real de la válvula, la consigna de posición, el estado de funcionamiento y la información de fallos. El tipo de pantalla disponible depende de la configuración de par y control seleccionada.

Guía de selección
La selección debe considerar el par máximo de regulación de la válvula, la señal de control, la señal de retroalimentación, la precisión de posicionamiento, el tiempo de operación, el eje de salida y el espacio de instalación disponible. Seleccione RS485, control inalámbrico, reinicio tras fallo de alimentación, operación multi-vuelta y opciones de pantalla según la configuración requerida del actuador.

Características / Especificaciones técnicas

• Model: BBVA-MOD
• Control mode: Modulating control
• Input signal: 4–20 mA or 0–10 V
• Output feedback: 4–20 mA or 0–10 V
• Output torque: 10–200 N·m (configurable)
• Rotation angle: 0–90°
• Power supply: DC 24 V or AC 220 V
• Operating time: 8–20 s (depending on torque)
• Basic error: ±0.5%
• Hysteresis: <0.3%
• Positioning accuracy: Adjustable 0.2%–3.6%
• Standby power: ≤5 W
• Operating temperature: −25 to 55°C (extreme −45 to 75°C)
• Protection rating: IP65 (IP55 for selected internal-display configurations)
• Housing material: Plastic or aluminum alloy
• Display options: OLED, LED, or color LCD depending on torque
• Communications/options: RS485, open/closed signals, wireless, 4G, power-failure reset, multi-turn
• Weight & dimensions: Vary by torque configuration (see torque table for details)
