Transductor de ultrasonidos sumergible BBAT-Q50D2

de alta frecuencia

Resumen del producto

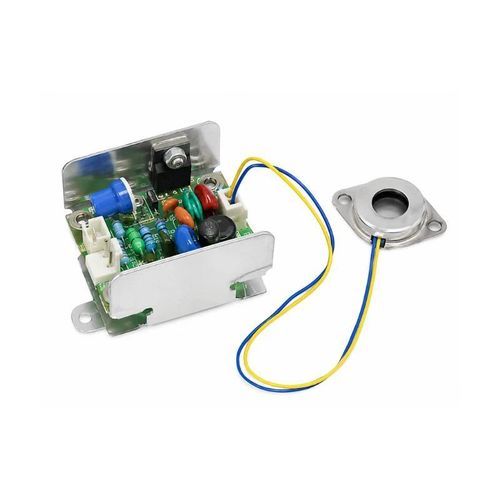

El BBAT-Q50D2 es un transductor atomizador ultrasónico suministrado con una placa driver a juego. Opera a 2,4–2,6 MHz con una potencia nominal de 5 W y entrada de 12 V CC, entregando un caudal de niebla >50 mL/h y gotas de 2–3 µm. Diseñado para integración en nebulizadores, humidificadores y sistemas de atomización industriales; hay opciones de frecuencia, potencia y tensión para diseños OEM.

Especificaciones principales
Modelo: BBAT-Q50D2
Caudal de niebla: >50 mL/h
Tamaño de gota: 2–3 µm
Frecuencia de funcionamiento: 2,4–2,6 MHz
Potencia nominal: 5 W
Tensión de entrada: 12 V CC
Vida útil de referencia: 15000 h
Nivel de agua de funcionamiento: 18–28 mm
Rango de temperatura del líquido: 0–50 °C
Líquido de prueba: Agua pura
Peso: 0,08 kg

Características del producto

• Transductor atomizador suministrado con placa driver compatible para integración plug‑and‑play
• Generación de gotas finas (1–5 µm según configuración)
• Opciones de entrada DC de bajo voltaje (5–48 V) y potencias nominales variadas (2–30 W)
• Opciones de recubrimiento para agua potable, líquidos corrosivos o mayor resistencia a la corrosión
• Dimensiones de transductor y PCB disponibles para montaje OEM flexible
• Admite ajuste de potencia y diseño de protección por bajo nivel de líquido

Configuraciones disponibles
BBAT-Q380D4 — 1,7 MHz; 48 V CC; 30 W; gotas 4–5 µm; niebla >380 mL/h; vida 3000 h; nivel de agua 30–40 mm
BBAT-Q300D4 — 1,7 MHz; 48 V CC; 23 W; gotas 4–5 µm; niebla >300 mL/h; vida 10000 h; nivel de agua 30–40 mm
BBAT-Q250D4 — 1,7 MHz; 36 V CC; 22 W; gotas 4–5 µm; niebla >250 mL/h; vida 10000 h; nivel de agua 30–40 mm
BBAT-Q180D3 — 2,4–2,5 MHz; 24 V CC; 15 W; gotas 3 µm; niebla >180 mL/h; vida 10000 h; nivel de agua 25–35 mm
BBAT-Q250D3 — 2,0 MHz; 36 V CC; 18 W; gotas 3 µm; niebla >250 mL/h; vida 10000 h; nivel de agua 25–35 mm
BBAT-Q150D2 — 2,4–2,6 MHz; 24 V CC; 12 W; gotas 2–3 µm; niebla >150 mL/h; vida 10000 h; nivel de agua 25–35 mm
BBAT-Q70D2 — 2,4–2,6 MHz; 12 V CC; 7 W; gotas 2–3 µm; niebla >70 mL/h; vida 10000 h; nivel de agua 18–28 mm
BBAT-Q50D2 — 2,4–2,6 MHz; 12 V CC; 5 W; gotas 2–3 µm; niebla >50 mL/h; vida 15000 h; nivel de agua 18–28 mm
BBAT-Q30D2 — 2,4–2,6 MHz; 12 V CC; 3 W; gotas 2–3 µm; niebla >30 mL/h; vida 20000 h; nivel de agua 18–28 mm
BBAT-Q40D1 — 3,0 MHz; 12 V CC; 5 W; gotas 1–2 µm; niebla >40 mL/h; vida 15000 h; nivel de agua 18–28 mm
BBAT-Q25D1 — 3,0 MHz; 12 V CC; 3 W; gotas 1–2 µm; niebla >25 mL/h; vida 20000 h; nivel de agua 18–28 mm
BBAT-Q5D1 — 3,0 MHz; 5 V CC; 2 W; gotas 1–2 µm; niebla >5 mL/h; vida 20000 h; nivel de agua 18–28 mm

Dimensiones
Transductor atomizador
Φ1: 19 mm
Φ2: 12 mm
H1: 8,7 mm
H2: 2,7 mm
L1: 34 mm
L2: 26 mm
Longitud del cable L3: 200 mm
Ancho W: 23,5 mm

Placa driver
Altura H3: 32 mm
Longitud L4: 60 mm
Distancia de montaje L5: 53 mm
Distancia de montaje L6: 45 mm
Ancho W1: 36 mm

Opciones de recubrimiento
Recubrimiento de níquel — adecuado para agua potable y líquidos con propiedades similares
Recubrimiento de aleación de titanio — mayor resistencia a la corrosión para entornos exigentes
Recubrimiento anticorrosión — destinado a líquidos corrosivos o fuertemente ácidos; seleccionar si pH < 5 tras evaluación de compatibilidad

Aplicaciones típicas

• Nebulizadores ultrasónicos
• Humidificadores y sistemas de climatización
• Generadores de niebla y aerosoles
• Módulos de atomización para integración OEM
• Sistemas de atomización industriales

Requisitos de instalación y funcionamiento

• Aplicar refrigeración por aire forzado al disipador de la placa driver
• Conectar el transductor a la placa driver antes de encender la alimentación
• Mantener la superficie activa en contacto con el líquido; prohibido funcionamiento en seco
• Usar un interruptor de flotador para la desconexión por bajo nivel
• Evitar controles de nivel por electrodo para prevenir daños por electrólisis en los recubrimientos
• Asegurar que no exista diferencia de potencial entre la superficie del transductor y el líquido
• Conectar una resistencia variable de 5,1 kΩ al puerto VR de la placa para ajuste de potencia (corto = potencia máxima; abierto = cero)
• Eliminar periódicamente depósitos minerales (Ca, Na, Mg, Si) de la superficie del transductor

Notas de rendimiento
El caudal real de niebla y la vida útil dependen de la potencia de entrada, frecuencia, propiedades y temperatura del líquido, nivel de agua y diseño del sistema. La vida útil de referencia se define como el tiempo de operación hasta que el caudal cae al 60% del nivel inicial durante operación continua.

Especificaciones técnicas

• Modelo: BBAT-Q50D2
• Caudal de niebla: >50 mL/h
• Tamaño de gota: 2–3 µm
• Frecuencia: 2,4–2,6 MHz
• Potencia nominal: 5 W
• Tensión de entrada: 12 V CC
• Vida útil de referencia: 15000 h
• Nivel de agua de funcionamiento: 18–28 mm
• Rango de temperatura del líquido: 0–50 °C
• Líquido de prueba: Agua pura
• Peso: 0,08 kg
• Dimensiones transductor: Φ1 19 mm; Φ2 12 mm; H1 8,7 mm; H2 2,7 mm; L1 34 mm; L2 26 mm; longitud del cable 200 mm; ancho 23,5 mm
• Dimensiones placa driver: altura 32 mm; longitud 60 mm; distancias de montaje 53 mm y 45 mm; ancho 36 mm
